Łyżki · Łyżki kopiące

DBF - łyżka kopiąca z płaską górą do szybkozłącza

Do maszyn 10–50 t
Szerokości 400–1800 mm
Szybkozłącza: S · MS · OQ · M · SW

Cena i terminSprawdź cenę i terminPobierz kartę produktu (PDF)

Zwykle odpowiadamy w ciągu 1 dnia roboczego
Dopasowanie sprawdzamy przed wysłaniem oferty
12 miesięcy gwarancji na wady produkcyjne komponentów, które Sieruta wytwarza sama
Każda oferta podaje tydzień wysyłki
Jeśli wykonane przez nas mocowanie jest błędne i nie pasuje do Twojej maszyny, wymienimy je.

Zadzwoń: +48 518 983 555Napisz do nas na WhatsAppZdjęcia i wiadomości głosowe są mile widziane.

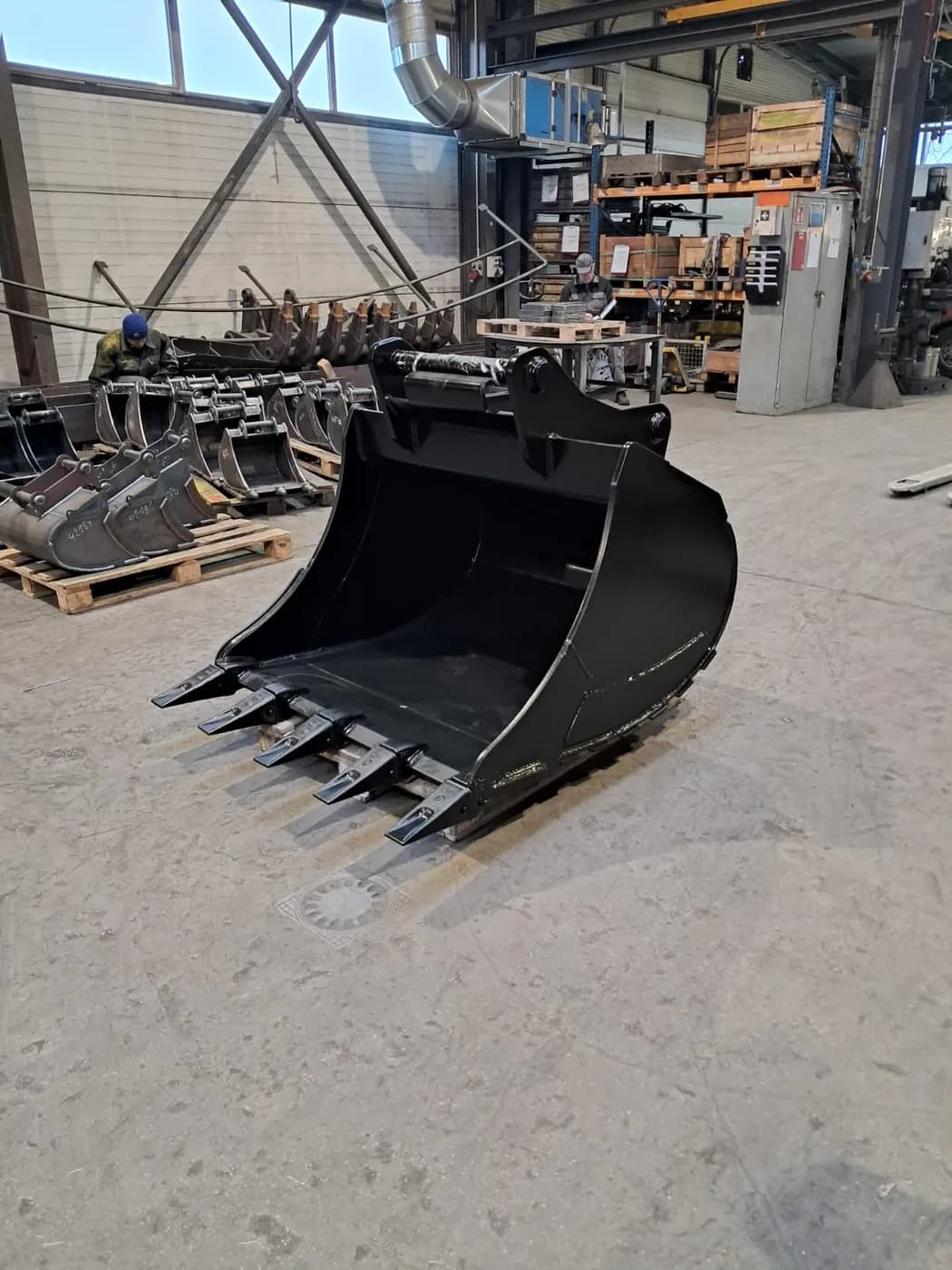

DBF - łyżka kopiąca z płaską górą do szybkozłącza - zdjęcie

Standard

Cała oferta: Łyżki do koparek

Kompatybilne złącza: S · MS · OQ · M · SW

10–50 t
Maszyny bazowe: Midi, Duża, Ciężka

DBF to łyżka kopiąca z płaską górą do koparek pracujących na szybkozłączu. Płaska góra jest przystosowana do szybkozłącza, dzięki czemu łyżkę szybko zmienia się między pracami ziemnymi. Siedem rozmiarów, od DBF-120 do DBF-500, obejmuje maszyny od 10 do 50 t.

Która łyżka do jakiej pracy

DB, DBF, DSX i DBS w porównaniu
Łyżka	Zastosowanie	Klasa maszyny	Wersja	Zęby	Typowy materiał
DB	Łyżka kopiąca, mocowanie bezpośrednie lub pod szybkozłącze SW i CW	10–50 t	Economy, Standard lub Heavy Duty, dostępna też wersja do skał	CAT J, BYG Futura lub ESCO UltraLok	Grunt, gruz i materiał sypki, w kamieniołomach wersja do skał
DBF	Łyżka kopiąca z płaską płytą górną, pod szybkozłącze	10–50 t	Economy, Standard lub Heavy Duty, dostępna też wersja do skał	CAT J, BYG Futura lub ESCO UltraLok	Grunt i materiał sypki, w kamieniołomach wersja do skał
DSX	Wzmocniona łyżka kopiąca w profilu nordyckim	14–40 t	Korpus ze stali Hardox® 450	CAT J, BYG Futura lub ESCO UltraLok	Grunt skalisty i materiały ścierne
DBS	Łyżka do skał projektowana pod jedną maszynę	Projektowana pod Twoją maszynę	Ochrona przed zużyciem dobrana do skały	Zęby, adaptery i noże boczne dobrane do skały	Skała

Zęby i adaptery to oryginalne części producenta systemu zębów.

Do czego służy DBF

Koparki, które zmieniają osprzęt na szybkozłączu
Fundamenty, wykopy, prace budowlane i rozbiórkowe
Rozmiar wybrany z tabeli modeli, w wersji Economy, Standard lub Heavy Duty

Wybierz DB, jeśli

Łyżka ma być mocowana bezpośrednio do maszyny lub na mocowaniu SW albo CW

Wybierz DSX, jeśli

Kopiesz w gruncie skalistym lub materiale ściernym i chcesz łyżki w profilu nordyckim z korpusem ze stali Hardox®

Wybierz DBS, jeśli

Kopiesz w skale i łyżka ma być zaprojektowana pod Twoją maszynę i tę skałę

Pytania o DBF

Do jakich koparek pasuje DBF?: DBF pasuje do koparek o masie 10–50 t, które pracują na szybkozłączu.
Jakie zęby pasują do DBF i w jakich wersjach jest dostępna?: Wybierz system zębów, którego już używają Twoje maszyny. Podaj nam maszynę i rodzaj pracy, a potwierdzimy wersję.
Do czego służy DBF?: Do montażu bezpośredniego porównaj z łyżką DB. Do pracy w kamieniołomie zapytaj o wersję DBF do skał.

O tej rodzinie produktów

Łyżka kopiąca DBF ma płaską górę i jest zbudowana do koparek, które zmieniają osprzęt na szybkozłączu.

Łyżka DBF jest przeznaczona do dużych koparek z szybkozłączem. Między robotami zakłada się ją i zdejmuje na szybkozłączu, bez wybijania sworzni.

Szerokości wynoszą od 400 do 1800 mm, pojemność od 160 do 2611 litrów (SAE), a masa od 155 do 1765 kg. Łyżka ma kształt z podwójnym promieniem i podwójnym stożkiem.

Dostępne są trzy wersje: Economy (do 24 t), Standard (wszystkie rozmiary) i Heavy Duty (od 24 t). Do pracy w kopalniach i kamieniołomach jest wersja Rock. Systemy zębów to CAT J, BYG Futura i ESCO UltraLok.

W zależności od rozmiaru podane mocowania to S45 do S90, MS10 do MS25, OQ45 do OQ90, M18 i M26, S1 do S3 oraz SW33 do SW66.

Cechy

Do pracy na szybkozłączu
Mniejszy opór przy kopaniu i mniejsze zapotrzebowanie na moc hydrauliczną: konstrukcja z podwójnym promieniem i podwójnym stożkiem
Krawędź tnąca HB500
Dostępne w wersjach Economy (do 24 t), Standard (wszystkie rozmiary) i Heavy Duty (od 24 t)
Dostępna wersja Rock
Dostępne systemy zębów: seria CAT J, BYG Futura, ESCO UltraLok
Dostępne mocowania: S-System, MS, SW, OQ, EasyLock, Martin, Volvo S i inne

Wymiary

Wymiary w mm

Z katalogu

DBF - łyżka kopiąca z płaską górą do szybkozłącza od przodu, ze szczegółami konstrukcji — Przód

DBF - łyżka kopiąca z płaską górą do szybkozłącza od tyłu, ze szczegółami konstrukcji — Tył

Typowe prace

Łyżka kopiąca DBF do szybkozłącza sprawdza się w takich pracach:

Duże roboty ziemne z częstą zmianą osprzętu (fundamenty, piwnice, wykopy)
Prace budowlane i rozbiórkowe
Budowy, na których jedna koparka często zmienia osprzęt
Kopalnie i kamieniołomy (wersja Rock)
Prace, przy których koparka nie może długo stać podczas zmiany osprzętu

Napisz o swoim projekcie, dobierzemy pojemność łyżki do Twojej maszyny.

Jakie szybkozłącze jest na Państwa maszynie?

Proszę wybrać system zamontowany na maszynie, a dodamy go do zapytania. Mocowanie sprawdzamy przed wysłaniem oferty.

Jak zmierzyć szybkozłącze

Nie wiedzą Państwo, jaki to system? Trzy pomiary powiedzą nam, jakiego mocowania Państwo potrzebują.

Proszę zmierzyć średnicę obu sworzni.
Proszę zmierzyć rozstaw osi sworzni.
Proszę zmierzyć szerokość między wewnętrznymi powierzchniami uch.

Jeśli na szybkozłączu jest marka lub typ, prosimy przesłać także tę informację.

Jaka maszyna lub szybkozłącze?

Modele i dane techniczne

Wartości zgodne z kartą katalogową tej rodziny. Myślnik oznacza, że karta nie podaje tej wartości.

Karta produktu (PDF)

Jakie mocowanie pasuje do Twojej maszyny? Zobacz tabelę dopasowania szybkozłączy
Szukasz swojej maszyny według producenta i modelu? Zobacz tabele dopasowania maszyn

Nagłówek kolumny: model i Klasa maszyny [t] · każda komórka: Pojemność SAE [dm³] / Masa [kg]

Modele tej rodziny z wartościami z jej karty katalogowej
Szerokość [mm]	DBF-12010–12	DBF-16012–16	DBF-19016–19	DBF-23019–23	DBF-30023–30	DBF-40030–40	DBF-50040–50
400	160 / 155
500	216 / 177	250 / 256
600	275 / 198	317 / 286	376 / 346	398 / 411
800	400 / 241	461 / 346	544 / 419	578 / 495	630 / 580
1000	536 / 284	615 / 406	724 / 492	769 / 579	844 / 674	1024 / 854
1200	673 / 326	773 / 466	911 / 565	981 / 663	1069 / 768	1296 / 968
1400			1102 / 638	1199 / 747	1306 / 862	1580 / 1083	1897 / 1470
1500				1308 / 789	1427 / 909	1727 / 1140	2060 / 1543
1600					1550 / 957	1875 / 1198	2241 / 1617
1800						2179 / 1312	2611 / 1765
	Cena i termin	Cena i termin	Cena i termin	Cena i termin	Cena i termin	Cena i termin	Cena i termin
Wysokość [mm]	816	877	962	1022	1100	1220	1375
Długość [mm]	1077	1157	1257	1337	1418	1573	1737
Promień końcówki [mm]	818	877	960	1020	1099	1225	1377
Systemy zębów	J250, V19, U20	J300, V23, U30	J300, V23, U30	J300, V29, U30	J350, V33, U35	J350, V33, V39, U35	J460, V51, U55
Mocowania szybkozłącza	S45 · S50 · MS10 · OQ45 · OQ60 · M18	S60 · MS10 · OQ60 · OQ65 · M18 · S1 · SW33	S60 · MS10 · OQ65 · M26 · S1 · SW33	S70 · MS21 · OQ65 · OQ70 · M26 · S2 · SW33	S70 · MS21 · OQ70 · OQ70-55 · S2 · SW48	S80 · MS25 · OQ80 · S3 · SW48	S90 · OQ90 · SW66

Cena i terminSprawdź cenę i termin

Zadzwoń do nas

+48 518 983 555

Spawane zgodnie z EN ISO 3834-2. Uzgodnij je jako stały warunek dostaw, a świadectwo odbioru EN 10204 3.1 trafi do Ciebie z każdą sztuką osprzętu. Otrzymujesz też deklarację zgodności CE dla każdego produktu z oznakowaniem CE.

Napisz do nas na WhatsAppZdjęcia i wiadomości głosowe są mile widziane.

Produkcja: Polska
Części zamienne i serwis
Dostawa: UE, Norwegia, Szwajcaria, Wielka Brytania
Wsparcie techniczne

Serwis i dokumentacja

Części zamienne i eksploatacyjne prosto z zakładu
Dokumenty według numeru seryjnego. Dostępne świadectwo odbioru materiału EN 10204 3.1, deklaracja zgodności CE dla każdego produktu z oznakowaniem CE oraz protokół FAT lub instrukcja, jeśli istnieją
Instrukcje obsługi i serwisowe po polsku, inne języki UE na życzenie
Dokumentacja przygotowana pod rozporządzenie maszynowe (UE) 2023/1230 (obowiązuje od 20.01.2027)

W zależności od pozycji produkujemy na magazyn lub na zamówienie. Trzymamy w magazynie korpusy łyżek i części, żeby terminy były krótkie.

Zapytaj o dokumenty do numeru seryjnego Po przesłaniu numeru seryjnego otrzymają Państwo rysunek w widoku rozstrzelonym i wycenę regeneracji

Zgodność, certyfikacja i dokumentacja

EN ISO 3834-2Certyfikowana jakość spawaniaCSW/1293/2025
EN 1090-1 EXC1 + EXC2Zakładowa kontrola produkcji1433-CPR-0257
EN ISO 9606-1 · WPQR EN ISO 15614Uprawnieni spawacze i kwalifikowane technologie
EN ISO 9712: VT + PT stopień 2Badania nieniszczącetam, gdzie wymaga tego rysunek lub plan kontroli
EN 10204 3.1Identyfikowalność materiału
CE: 2006/42/WEOznakowanie CETrwa przejście na rozporządzenie (UE) 2023/1230, które stosuje się od 20 stycznia 2027 r.

Zobacz szczegóły certyfikatów

Gwarancja

12 miesięcy gwarancji na wady produkcyjne komponentów, które Sieruta wytwarza sama.

Gwarancja nie obejmuje normalnego zużycia, niewłaściwego użytkowania lub przeciążenia ani nieautoryzowanych przeróbek. Warunki gwarancji i zgłoszenie reklamacji

Poproś o deklarację zgodności CE dla swojego numeru seryjnego

Dlaczego prosto od producenta

Cięcie, obróbka, spawanie i malowanie w jednym miejscu, w naszym zakładzie w Polsce, w UE
Od 2008 roku dostarczyliśmy ponad 50 000 sztuk osprzętu
Zapis dla każdego numeru seryjnego, więc części zamienne pasują do Państwa osprzętu

Zapytaj o ofertę

Podaj swoją maszynę i rodzaj pracy. Inżynier sprawdzi dopasowanie, a odpowiedź wysyłamy zwykle w ciągu 1 dnia roboczego.
