Szybkozłącza do koparek

Jak wybrać

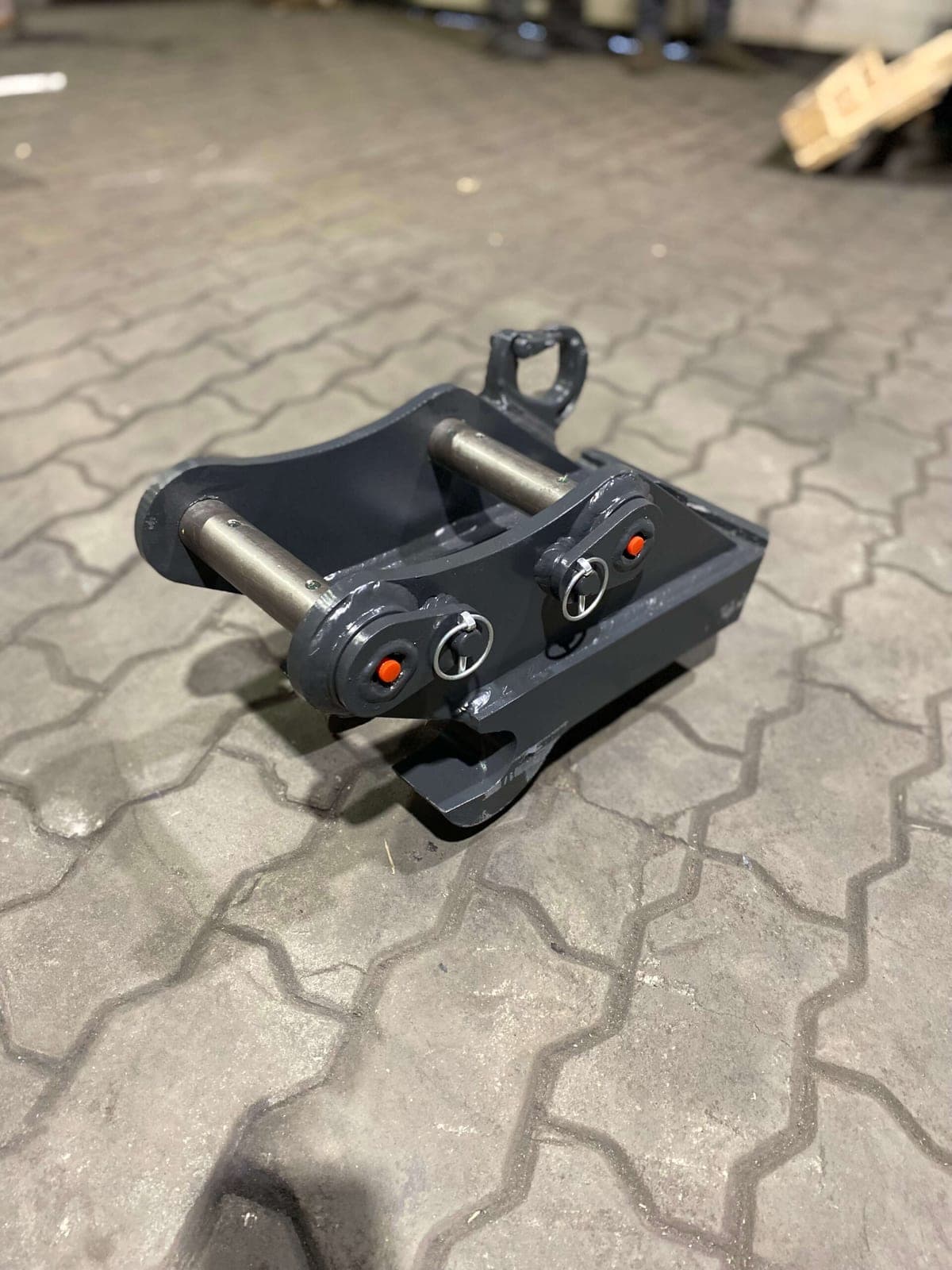

Szybkozłącze łączy ramię koparki z osprzętem. Od niego zależy, jak szybko operator zmieni łyżkę kopiącą na skarpową i jak pewnie osprzęt jest trzymany podczas pracy. Sieruta produkuje szybkozłącza w Ostrołęce do systemów, które europejski wykonawca faktycznie spotyka na budowie: skandynawskiego standardu S, systemu CW popularnego w Holandii i Belgii, odlewanych systemów MS i SY oraz szybkozłączy typu pin-grab, które chwytają fabryczne uchwyty producenta koparki. Każdy system występuje w trzech wersjach: w pełni hydraulicznej automatycznej, mechanicznej obsługiwanej kluczem oraz hydraulicznej uchylno-obrotowej z ruchem dwa razy po 90 stopni. Rozmiary obejmują maszyny od poniżej 1 t do 45 t. Najpierw wybierz system, który mają Twoje osprzęty, potem rozmiar według masy maszyny, a na końcu wersję według tego, jak często zmieniasz osprzęt w ciągu zmiany.

1. 1

   Zacznij od uchwytów, które już masz

   Szybkozłącze musi pasować do uchwytów przyspawanych do Twoich łyżek. Odczytaj nazwę systemu z uchwytu jednej łyżki albo wyślij nam zdjęcie i wymiary sworzni, a zanim cokolwiek zamówisz, powiemy, która rodzina pasuje.

2. 2

   Dobierz rozmiar do masy maszyny

   Każda rodzina szybkozłączy ma kilka rozmiarów, a każdy rozmiar podaje zakres masy koparki, dla którego jest zaprojektowany. Za małe szybkozłącze może zostać przeciążone i nie wolno go używać poza zakresem masy maszyny, dla którego jest przeznaczone. Szybkozłącze o rozmiar za duże dokłada masę i długość, które nosisz cały dzień bez potrzeby.

3. 3

   Wybierz wersję mechaniczną, automatyczną albo uchylno-obrotową

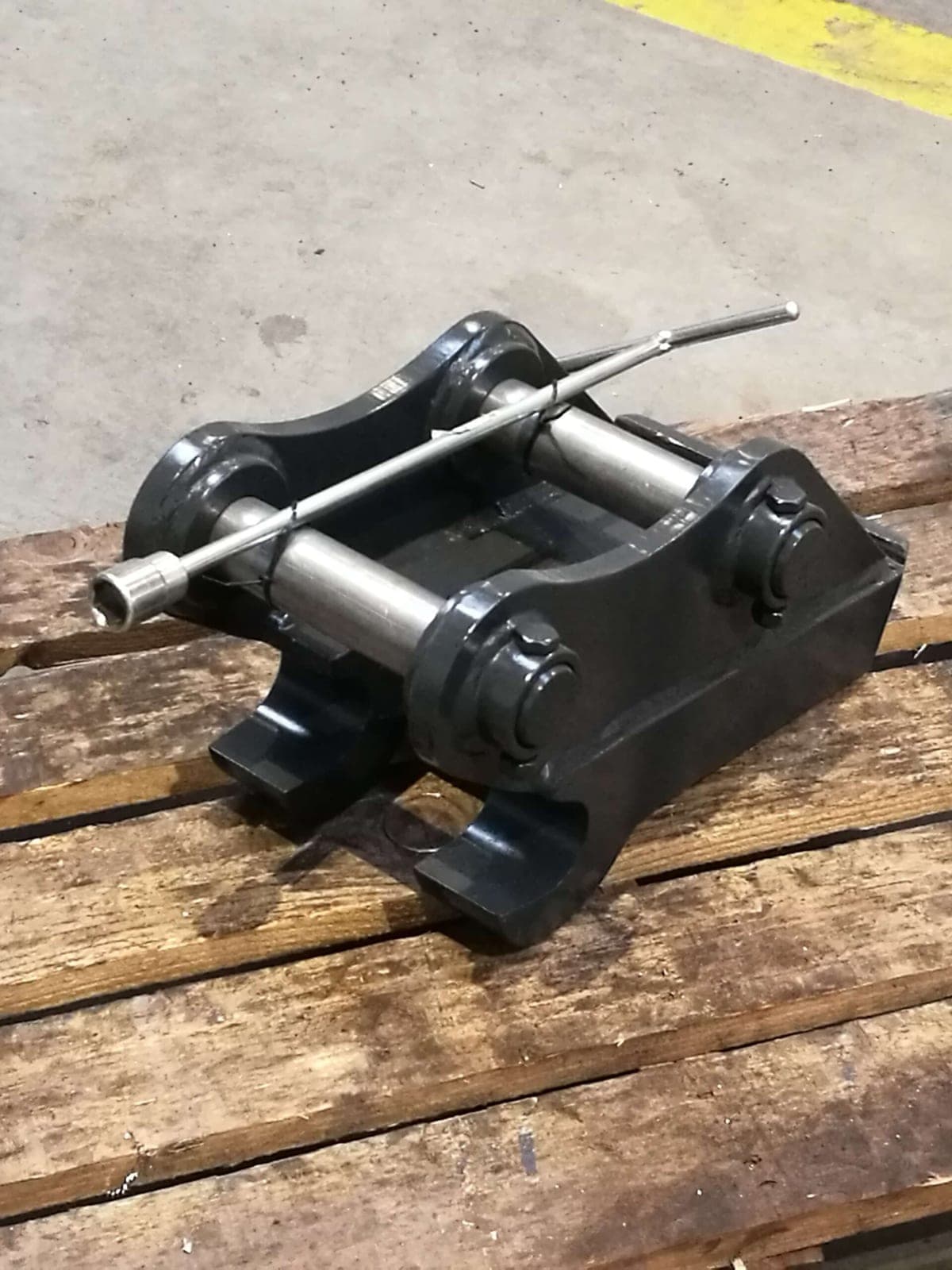

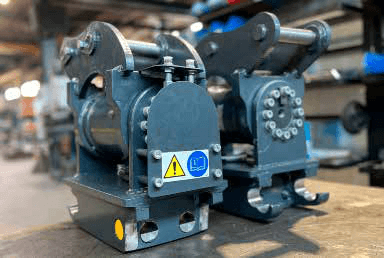

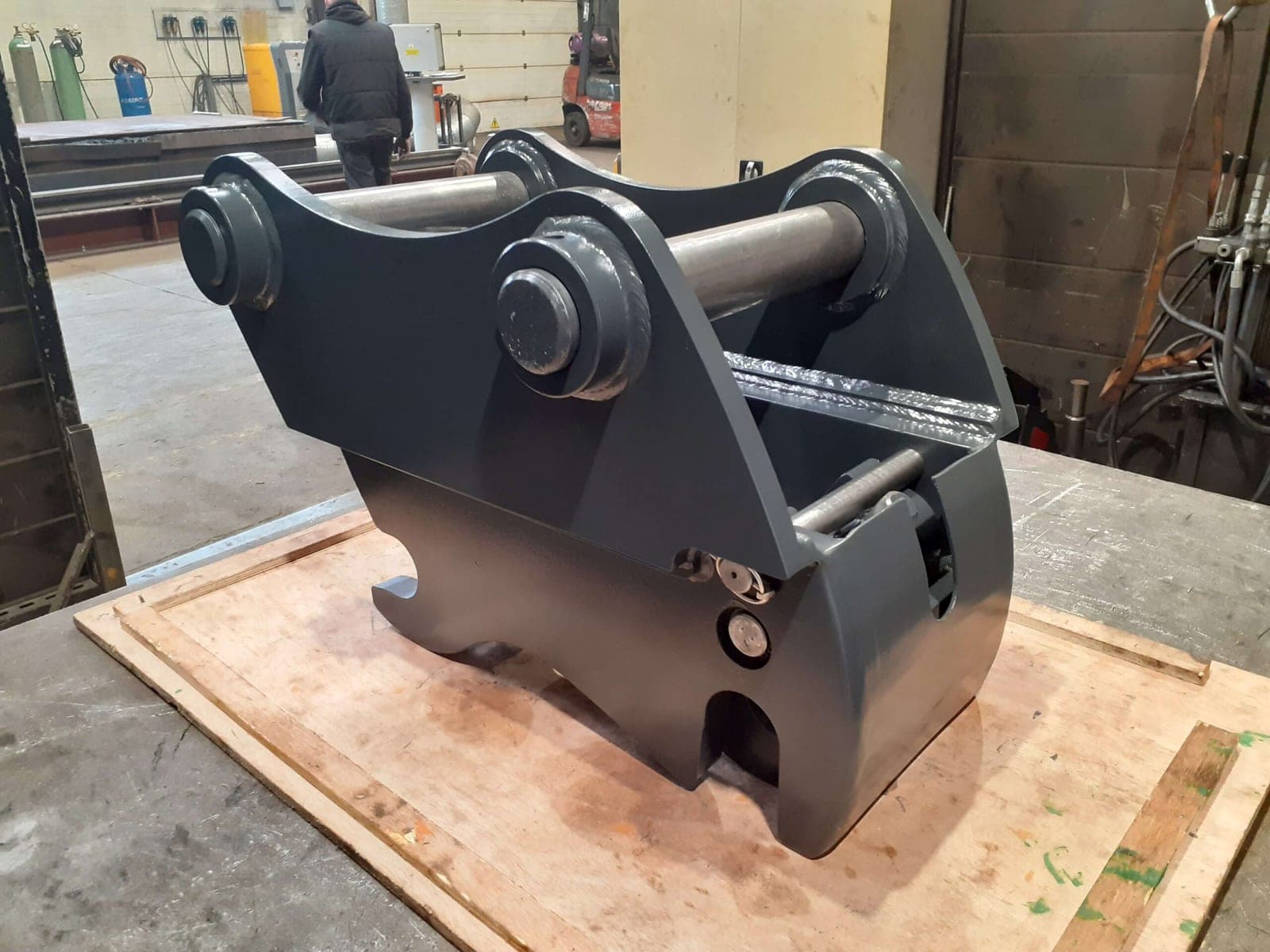

   Szybkozłącze mechaniczne otwiera się kluczem i kosztuje najmniej; w pełni hydrauliczne otwiera się z kabiny i zwraca się tam, gdzie osprzęt zmienia się kilka razy na godzinę; wersja uchylno-obrotowa hydraulicznie ustawia osprzęt pod kątem, 2 × 90°. Przy wielu pracach pod kątem obywa się bez osobnego tiltrotatora, ale nie daje ciągłego obrotu o 360°.

4. 4

   Sprawdź, co maszyna może zasilić

   Szybkozłącze hydrauliczne potrzebuje wolnej linii dwustronnego działania i sterowania w kabinie, a wersja uchylno-obrotowa potrzebuje drugiej takiej linii. Jeśli maszyna ma tylko jeden obwód dodatkowy, zaznacz to w formularzu zapytania, a zaproponujemy wersję, którą da się na niej używać.

5. 5

   Sprawdź zabezpieczenia przed ceną

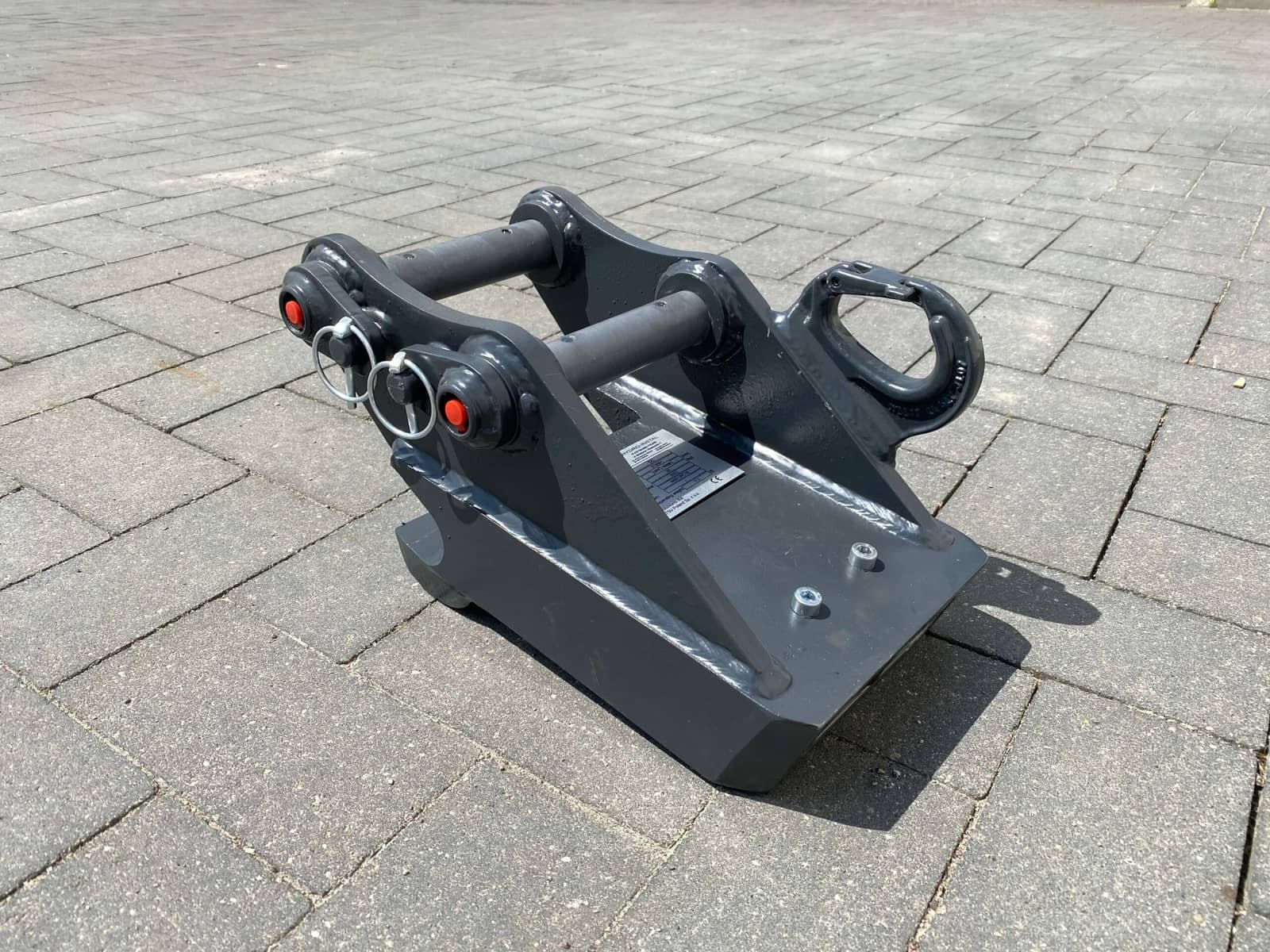

   Rozwiązania bezpieczeństwa zależą od systemu szybkozłącza. Strony poszczególnych rodzin podają mechaniczne i hydrauliczne blokady. Zanim porównasz ceny, sprawdź, jakie blokady są podane dla szybkozłącza, które chcesz kupić.

Częste pytania

Jaki system szybkozłącza zamówić?

Ten, którego używają Twoje osprzęty. System S to standard skandynawski, CW jest rozpowszechniony w Holandii i Belgii, MS i SY są częste w Europie Środkowej, a szybkozłącze pin-grab przyjmuje fabryczne uchwyty producenta koparki.

Czy mogę zachować obecne łyżki?

Zwykle tak. Jeśli łyżki mają uchwyty tego samego systemu i rozmiaru, zakładasz je od razu. Jeśli montuje się je bezpośrednio na sworzniach, przyjmie je szybkozłącze pin-grab albo dospawamy do nich nowe uchwyty.

Co szybkozłącze zmienia w pracy maszyny?

Wydłuża odległość między ramieniem a osprzętem i dokłada masę, więc siła odspajania i udźwig trochę spadają. Wymiary i masę każdego modelu podaje tabela na stronie rodziny.

Czy szybkozłącze uchylno-obrotowe wymaga dodatkowych przewodów hydraulicznych?

Tak. Szybkozłącze uchylno-obrotowe potrzebuje własnego zasilania hydraulicznego obok linii, która blokuje szybkozłącze, więc maszyna musi mieć dwa obwody dodatkowe albo blok zaworowy, który dzieli jeden.

Czy jedno szybkozłącze przyjmie osprzęt różnych marek?

Szybkozłącze pin-grab ze zmiennym rozstawem sworzni przyjmuje kilka różnych fabrycznych uchwytów i zwykle to jest rozwiązanie dla mieszanej floty. Podaj marki i modele maszyn, a potwierdzimy rozmiary przed zamówieniem.
