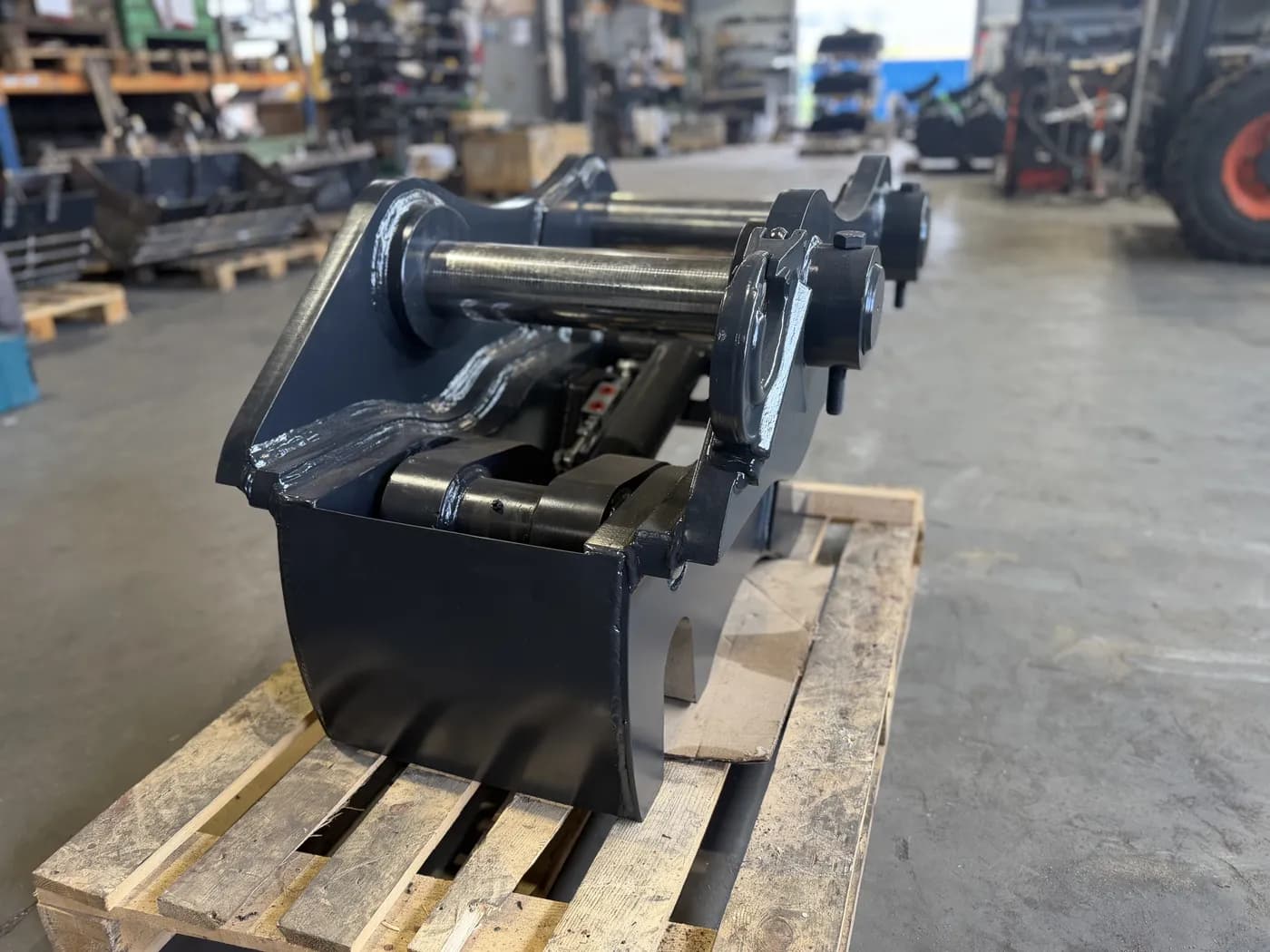

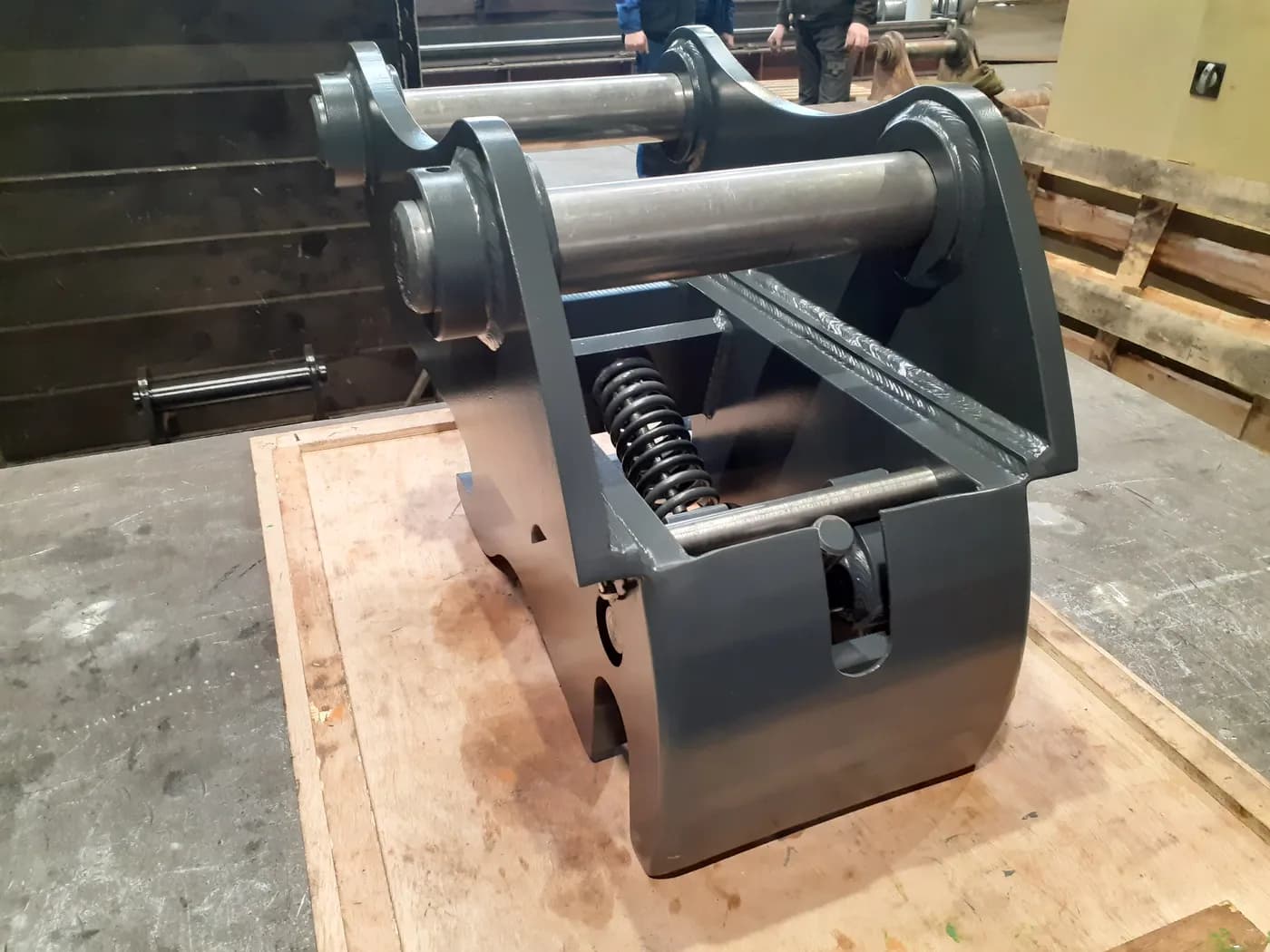

QC-PG - szybkozłącze typu pin-grab do uchwytów fabrycznych
- Do maszyn 0,9–40 t
- Zwykle odpowiadamy w ciągu 1 dnia roboczego
- Dopasowanie sprawdzamy przed wysłaniem oferty
- 12 miesięcy gwarancji na wady produkcyjne komponentów, które Sieruta wytwarza sama
- Każda oferta podaje tydzień wysyłki
- Jeśli wykonane przez nas mocowanie jest błędne i nie pasuje do Twojej maszyny, wymienimy je.
Zadzwoń: +48 518 983 555Napisz do nas na WhatsAppZdjęcia i wiadomości głosowe są mile widziane.

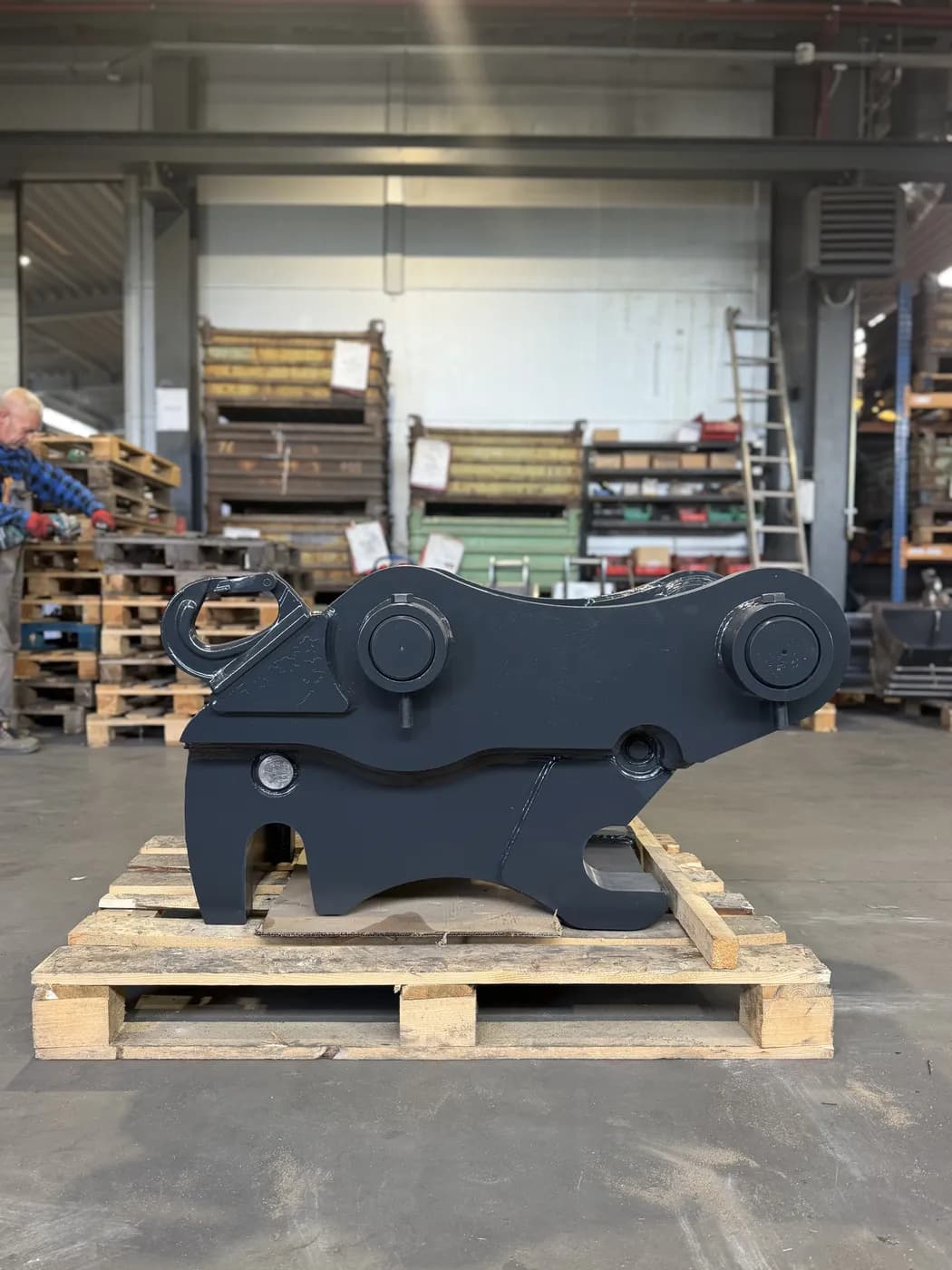

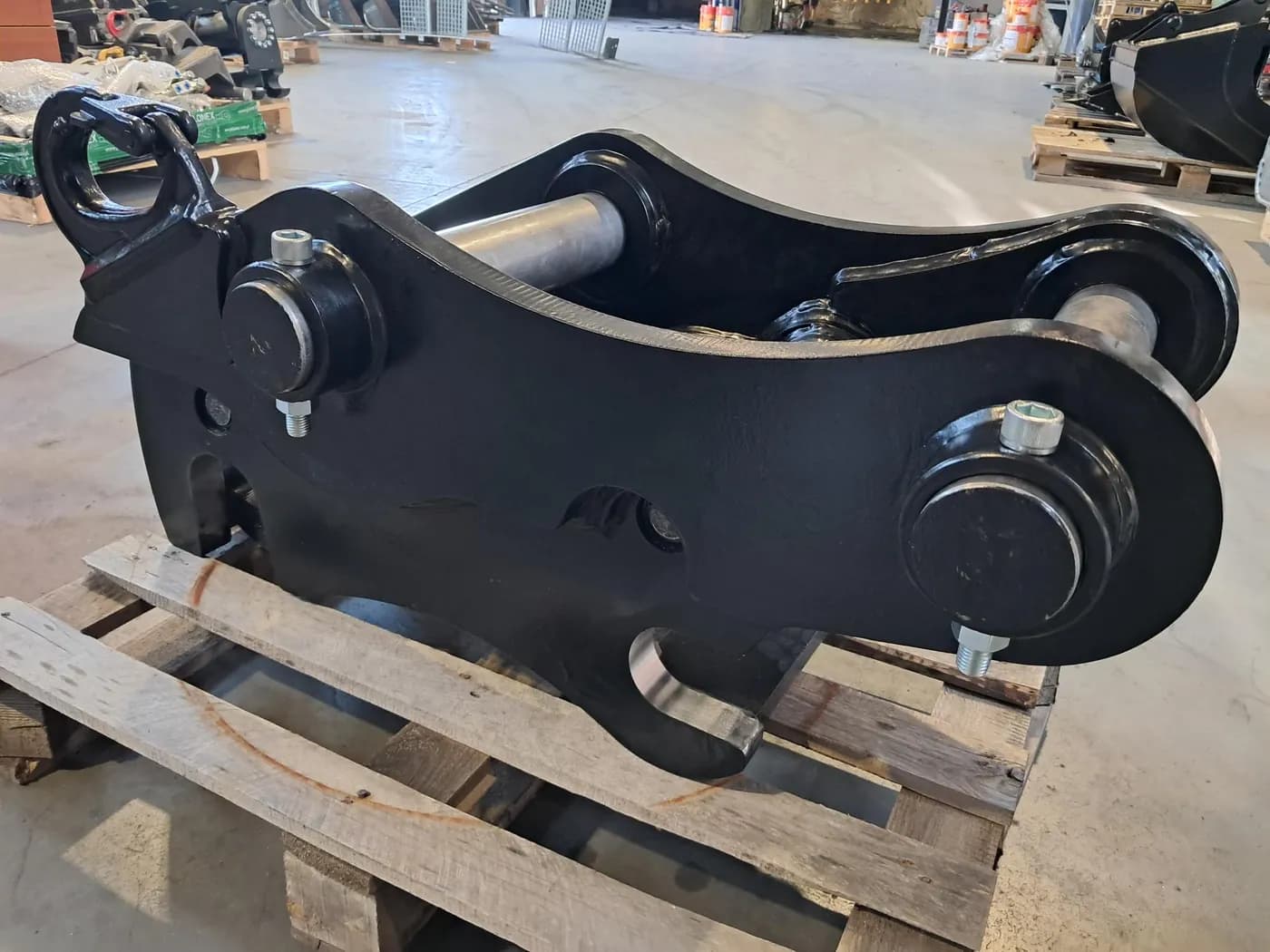

Szybkozłącza typu pin-grab chwytają fabryczny uchwyt producenta koparki. Modele o zmiennym rozstawie sworzni pozwalają jednym szybkozłączem podpinać osprzęt OEM o różnym rozstawie sworzni.
O tej rodzinie produktów
Wersje: w pełni automatyczna hydrauliczna (QC-PG), mechaniczna ryglowana kluczem (QC-ML-M, klucz w komplecie) i hydrauliczna uchylno-obrotowa (QC-U-PG), w dziesięciu rozmiarach, do maszyn od 0,9 t do 40 t. Bezpieczeństwo: przednia blokada mechaniczna, dzięki której osprzęt nie spadnie, gdy tylny sworzeń nie jest zaryglowany, tylna blokada mechaniczna, trzecia blokada hydrauliczna z zaworem zwrotnym sterowanym hydraulicznie oraz wizualny wskaźnik stanu szybkozłącza. Masa i wymiary zależą od modelu koparki. Wartości w tabeli pochodzą z katalogu, który podaje je jako przybliżone.
Cechy
- Pasuje do fabrycznych uchwytów OEM
- Wersje automatyczna, mechaniczna i uchylno-obrotowa
- Zabezpieczenia (zawór zwrotny sterowany hydraulicznie)
- Hak do podnoszenia opcjonalnie
- Modele o zmiennym rozstawie sworzni

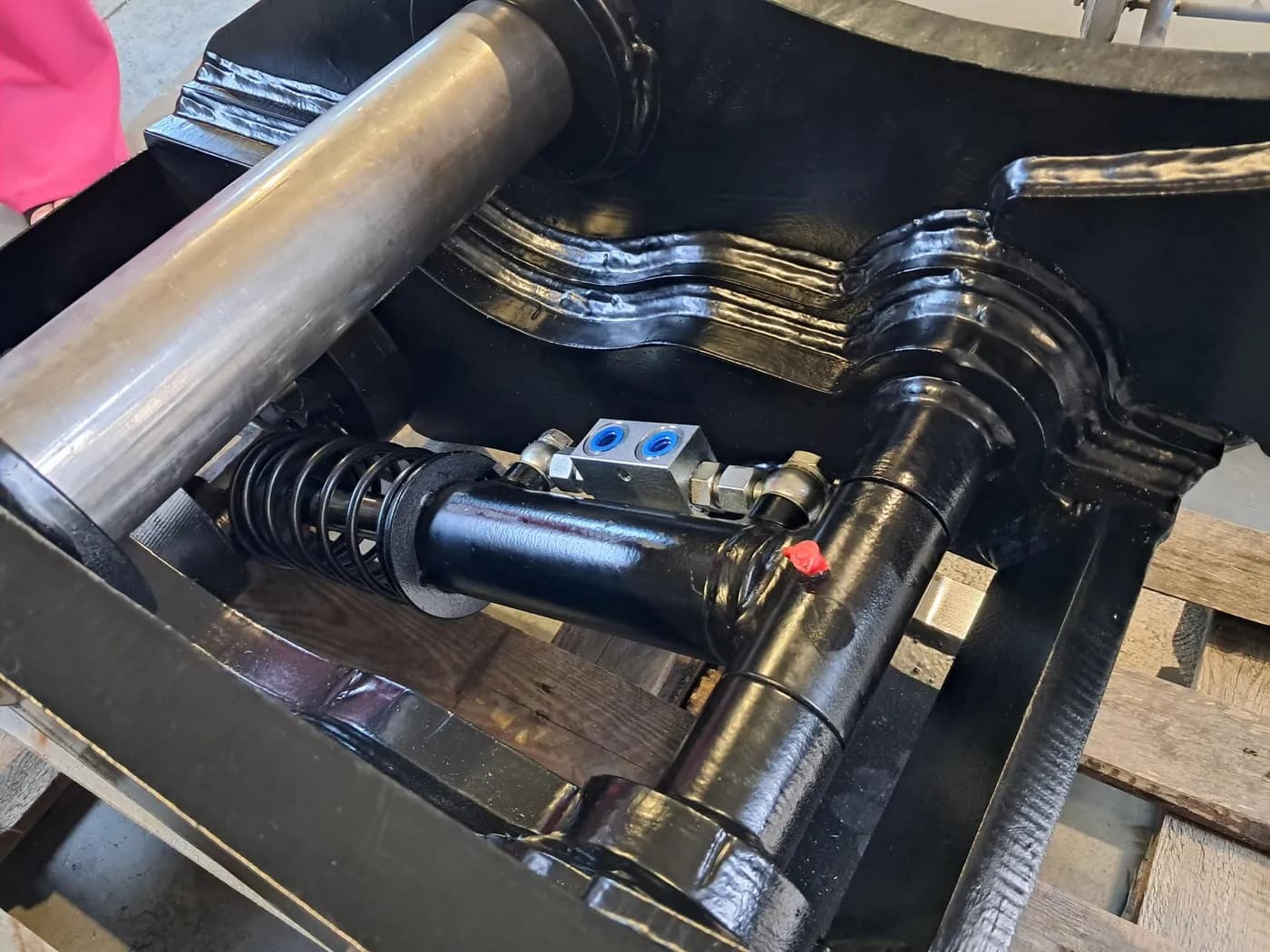

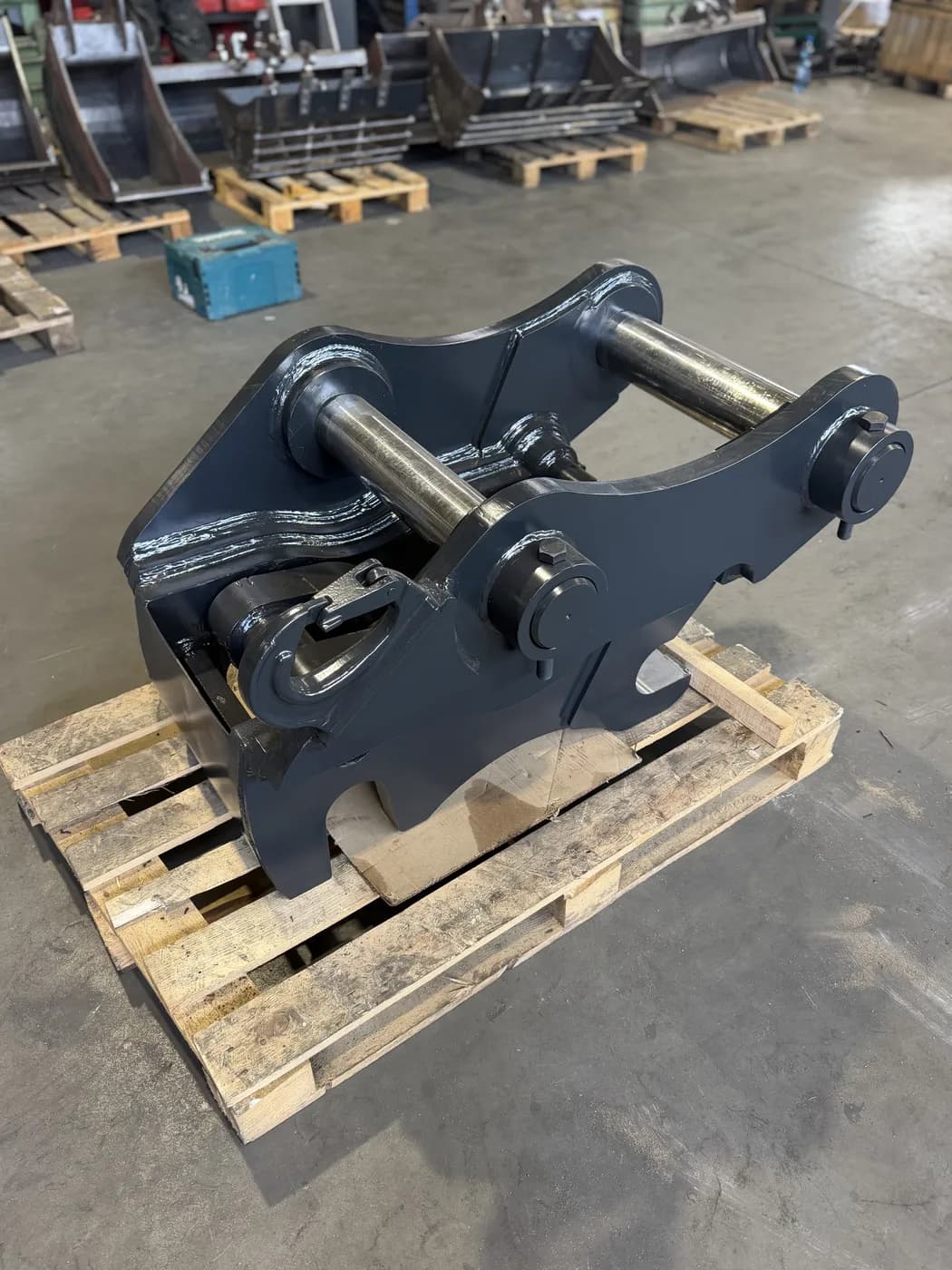

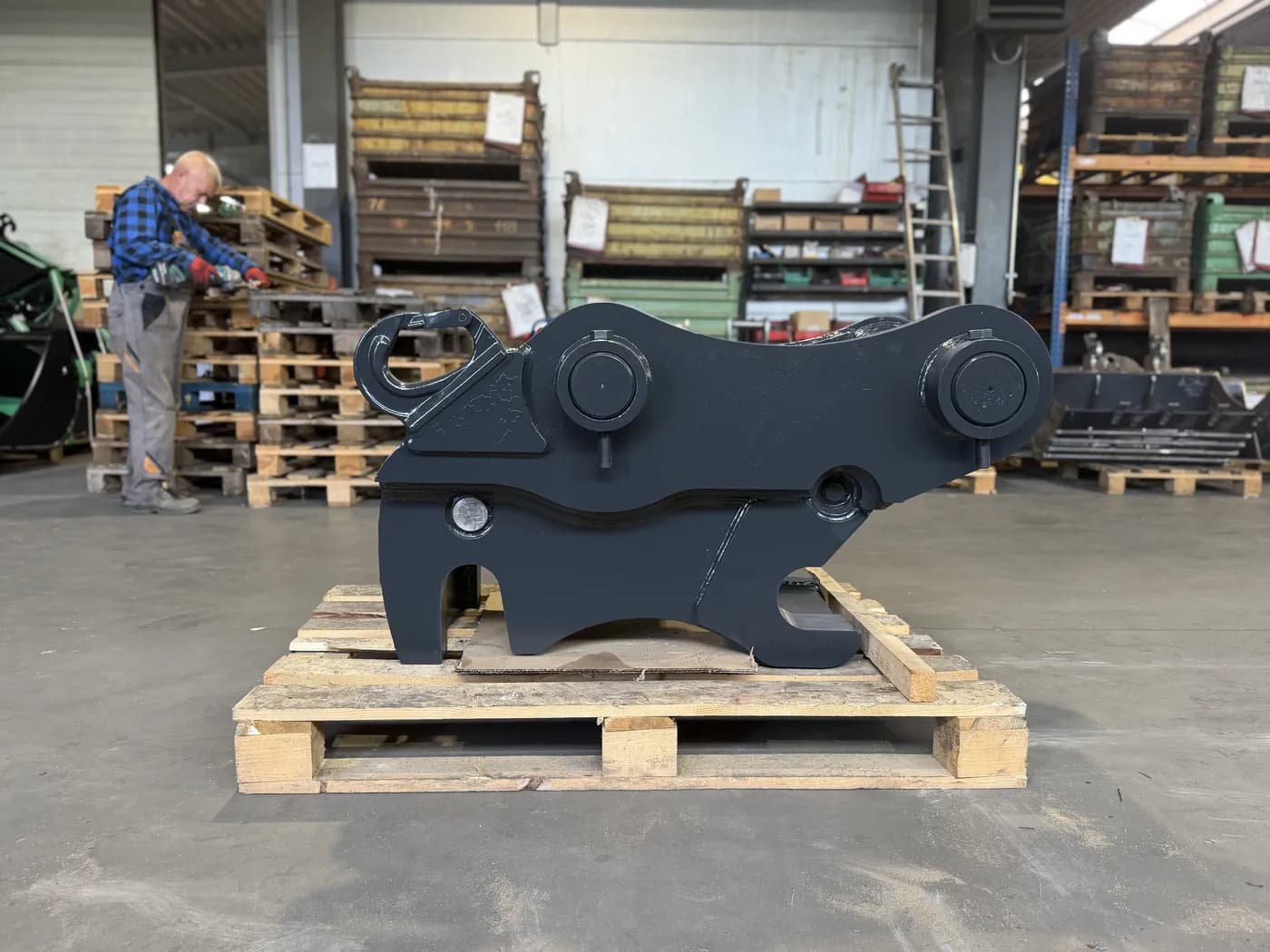

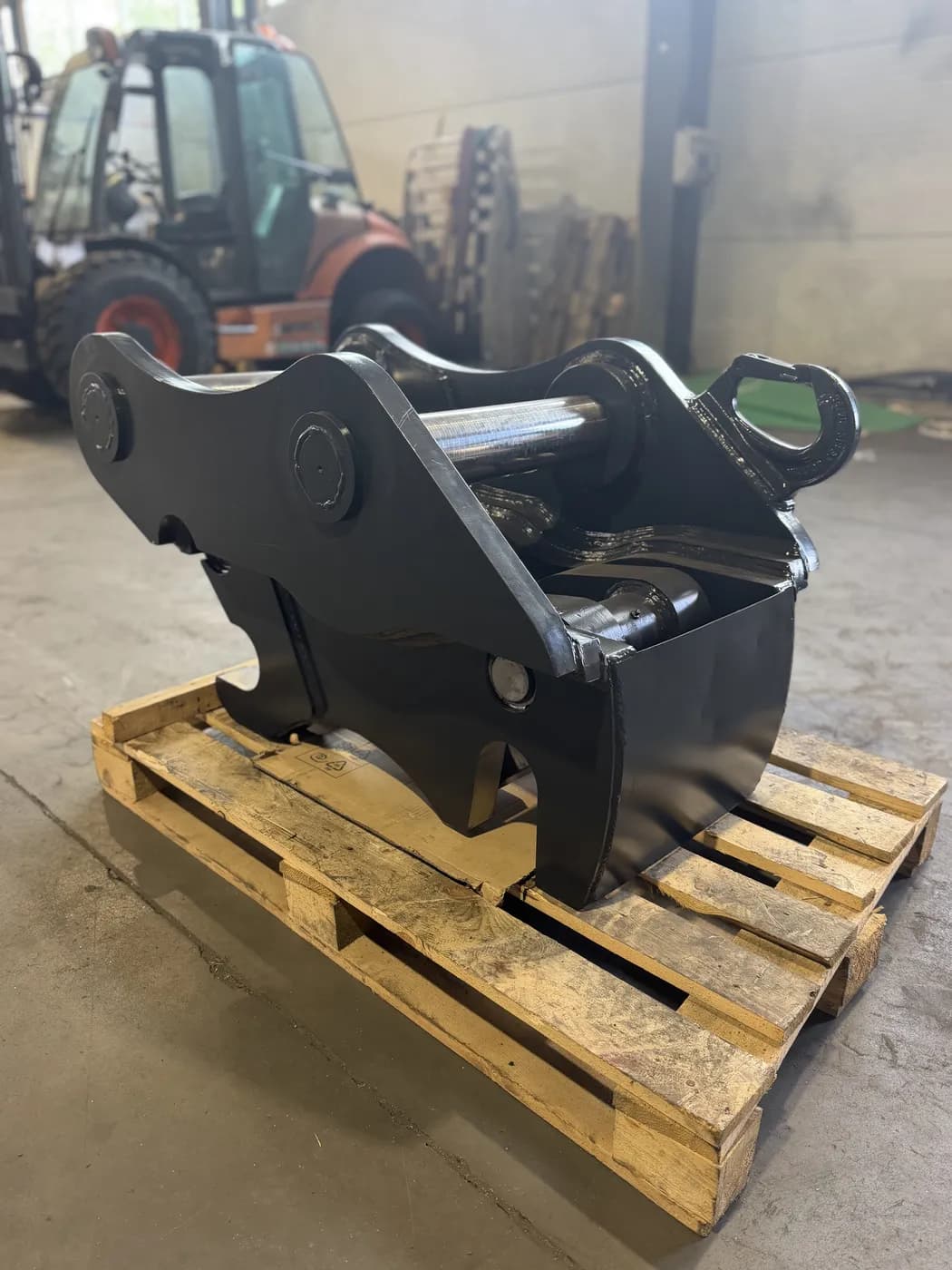

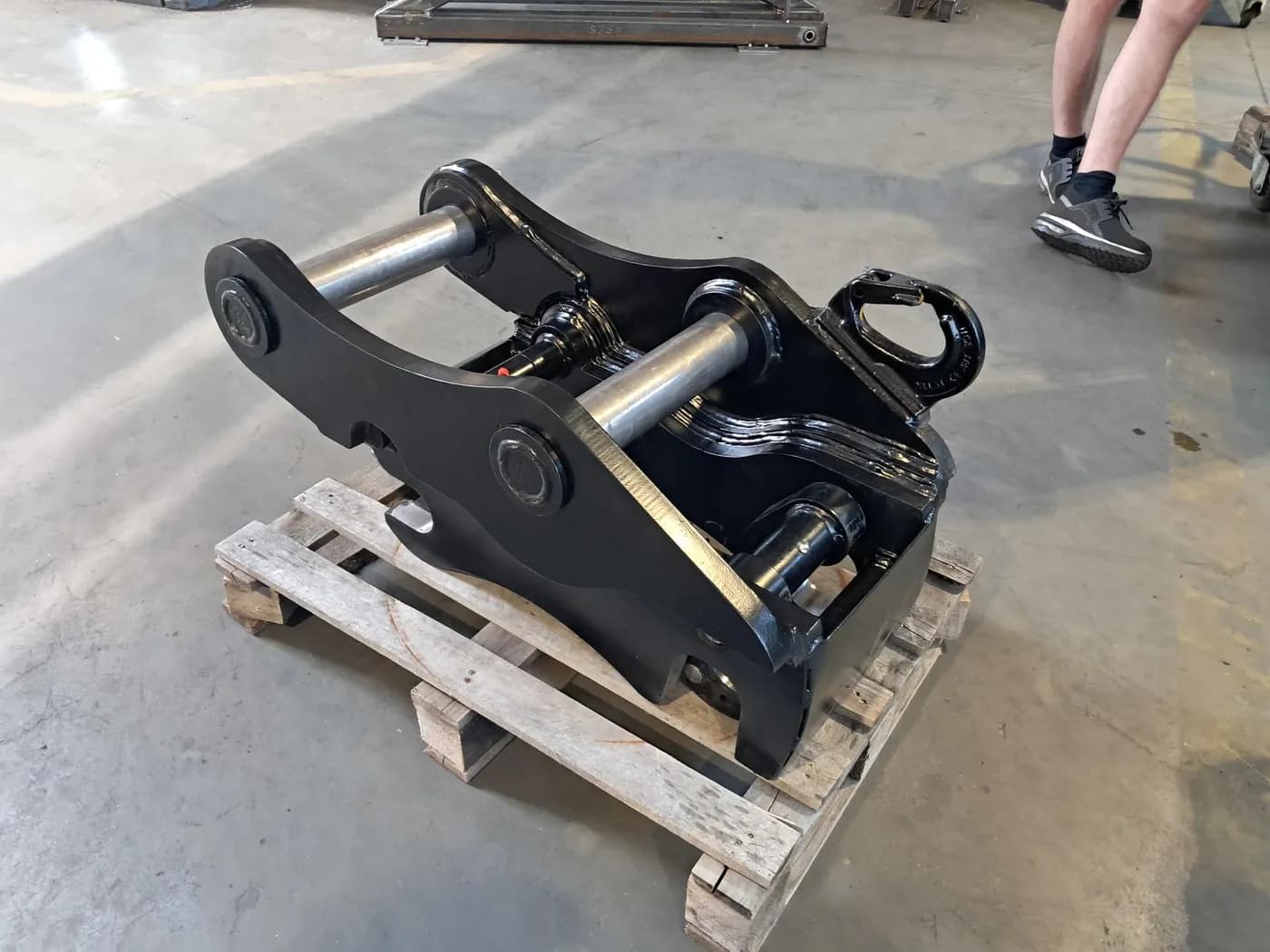

Automatyczne: Hydrauliczne szybkozłącze pin-grab z trzema blokadami
- Przednia mechaniczna blokada: łyżka nie spadnie, gdy tył nie jest zapięty
- Tylna mechaniczna blokada: sztywna sprężyna utrzymuje ryglowanie
- Trzecia blokada hydrauliczna: sterowany zawór zwrotny
- Wizualny wskaźnik stanu szybkozłącza.

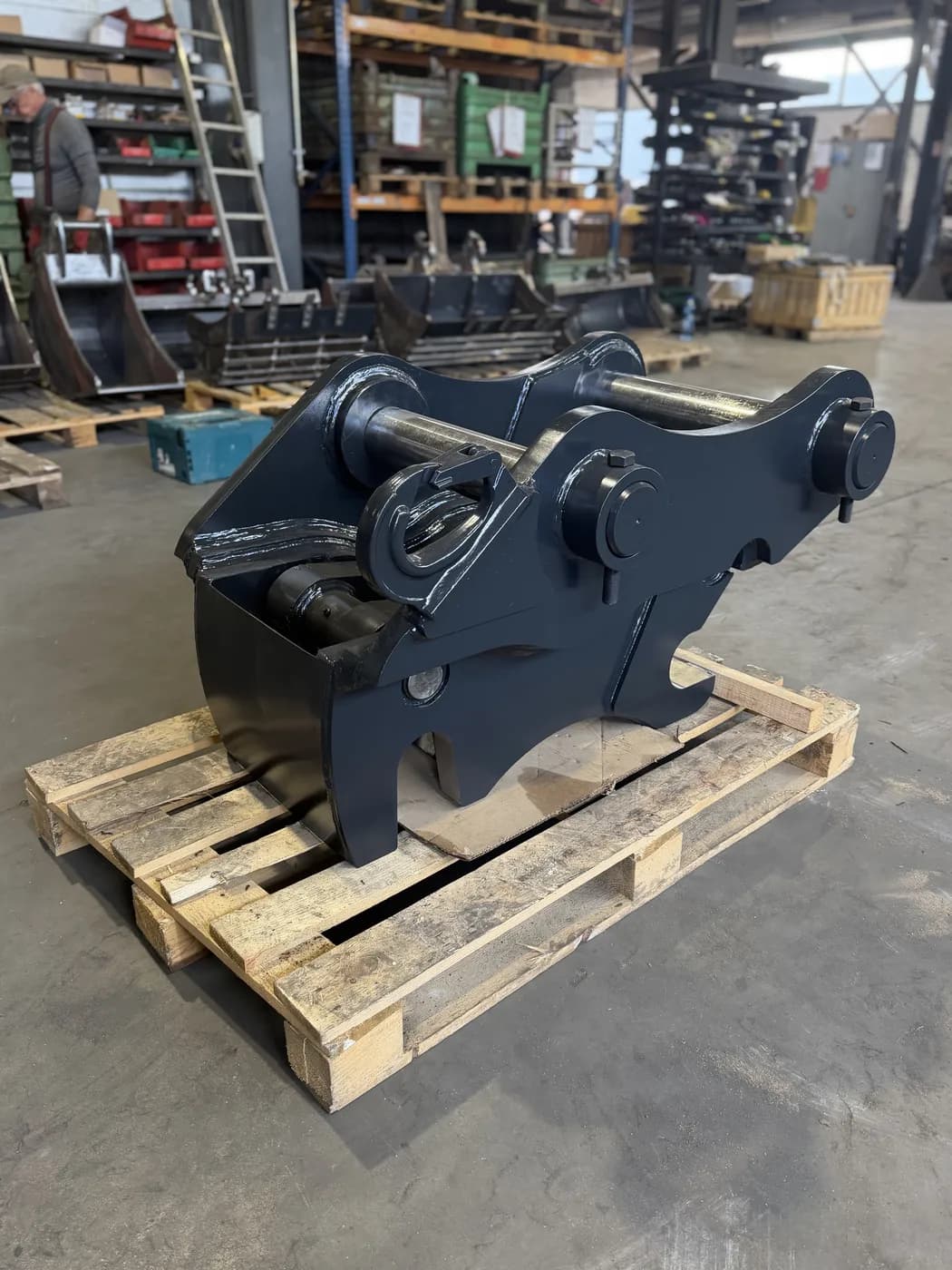

Ręczne: Mechaniczne szybkozłącze pin-grab obsługiwane kluczem
- Działanie mechaniczne z obsługą kluczem (w zestawie).
- Niższy koszt zakupu niż modelu automatycznego.
Uchył/Obrót: Szybkozłącze pin-grab z ruchem 90° w każdą stronę, modele hydrauliczne i mechaniczne
- Ruch: wychyla i obraca osprzęt do pozycji roboczej.
- Praca hydrauliczna: ruch o 90° w każdą stronę
- Zmienny rozstaw sworzni: przyjmuje osprzęt OEM o różnym rozstawie sworzni.
- Wersja mechaniczna: do maszyn bez wolnego obwodu hydraulicznego.
- Bezpieczeństwo: przednia i tylna blokada mechaniczna, sterowany zawór zwrotny i wizualny wskaźnik stanu szybkozłącza utrzymują osprzęt.
Wymiary
Wymiary w mm Wymiary w mm Wymiary w mm
Jakie szybkozłącze jest na Państwa maszynie?
Proszę wybrać system zamontowany na maszynie, a dodamy go do zapytania. Mocowanie sprawdzamy przed wysłaniem oferty.
Jak zmierzyć szybkozłącze
Nie wiedzą Państwo, jaki to system? Trzy pomiary powiedzą nam, jakiego mocowania Państwo potrzebują.
- Proszę zmierzyć średnicę obu sworzni.
- Proszę zmierzyć rozstaw osi sworzni.
- Proszę zmierzyć szerokość między wewnętrznymi powierzchniami uch.
Jeśli na szybkozłączu jest marka lub typ, prosimy przesłać także tę informację.
Bezpieczeństwo
- Osprzęt nie w pełni zablokowany
- Przednia mechaniczna blokada bezpieczeństwa trzyma osprzęt, dzięki czemu nie spadnie, gdy tył nie został zablokowany.
- Wizualny wskaźnik pokazuje operatorowi, czy szybkozłącze jest zablokowane.
- Utrata ciśnienia w hydraulice
- Sterowany zawór zwrotny działa jako dodatkowa blokada hydrauliczna szybkozłącza.
- Przypadkowe odpięcie
- Tylna mechaniczna blokada bezpieczeństwa utrzymuje szybkozłącze w pozycji zablokowanej.
Każde szybkozłącze jest testowane przed wysyłką.
Modele i dane techniczne
Wartości zgodne z kartą katalogową tej rodziny. Myślnik oznacza, że karta nie podaje tej wartości.
Karta produktu (PDF)- Jakie mocowanie pasuje do Twojej maszyny? Zobacz tabelę dopasowania szybkozłączy
- Szukasz swojej maszyny według producenta i modelu? Zobacz tabele dopasowania maszyn
| Model | Sterowanie | Klasa maszyny [t] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | Masa [kg] | Rozmiar głowicy przechylnej | Moment utrzymujący [Nm] | Ciśnienie robocze [bar] | Kąt przechyłu [°] | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QC-PG-40 | Automatyczny | 4–5 | 220–280 | 150 | 40 | – | – | – | 80 | – | – | – | – | Cena i termin |
| QC-PG-45 | Automatyczny | 4–5 | 220–280 | 160 | 45 | – | – | – | 82 | – | – | – | – | Cena i termin |
| QC-PG-50 | Automatyczny | 5–9 | 275–370 | 180 | 50 | – | – | – | 90 | – | – | – | – | Cena i termin |
| QC-PG-55 | Automatyczny | 6–9 | 275–370 | 180 | 55 | – | – | – | 95 | – | – | – | – | Cena i termin |
| QC-PG-60 | Automatyczny | 7–13 | 355–460 | 250 | 60 | – | – | – | 210 | – | – | – | – | Cena i termin |
| QC-PG-65 | Automatyczny | 11–15 | 355–460 | 250 | 65 | – | – | – | 210 | – | – | – | – | Cena i termin |
| QC-PG-70 | Automatyczny | 15–18 | 365–490 | 250 | 70 | – | – | – | 260 | – | – | – | – | Cena i termin |
| QC-PG-80 | Automatyczny | 16–25 | 385–530 | 300 | 80 | – | – | – | 400 | – | – | – | – | Cena i termin |
| QC-PG-90 | Automatyczny | 24–35 | 475–565 | 325 | 90 | – | – | – | 440 | – | – | – | – | Cena i termin |
| QC-PG-100 | Automatyczny | 30–40 | 500–640 | 370 | 100 | – | – | – | 740 | – | – | – | – | Cena i termin |
| QC-ML-M-30 | Mechaniczny | 0,9–2 | 185 | 120 | 30 | – | – | – | 14 | – | – | – | – | Cena i termin |
| QC-ML-M-35 | Mechaniczny | 2–3 | 215 | 135 | 35 | – | – | – | 22 | – | – | – | – | Cena i termin |
| QC-ML-M-40 | Mechaniczny | 3–5 | 250 | 155 | 40 | – | – | – | 32 | – | – | – | – | Cena i termin |
| QC-ML-M-45 | Mechaniczny | 5–8 | 280 | 175 | 45 | – | – | – | 45 | – | – | – | – | Cena i termin |
| QC-ML-M-50 | Mechaniczny | 8–11 | 310 | 195 | 50 | – | – | – | 58 | – | – | – | – | Cena i termin |
| QC-ML-M-55 | Mechaniczny | 9–13 | 340 | 215 | 55 | – | – | – | 81 | – | – | – | – | Cena i termin |
| QC-ML-M-60 | Mechaniczny | 11–20 | 375 | 235 | 60 | – | – | – | 105 | – | – | – | – | Cena i termin |
| QC-ML-M-65 | Mechaniczny | 14–29 | 400 | 255 | 65 | – | – | – | 132 | – | – | – | – | Cena i termin |
| QC-ML-M-70 | Mechaniczny | 18–33 | 435 | 275 | 70 | – | – | – | 167 | – | – | – | – | Cena i termin |
| QC-ML-M-80 | Mechaniczny | 30–35 | 495 | 315 | 80 | – | – | – | 245 | – | – | – | – | Cena i termin |
| QC-U-PG-40 | Obrotowo-przechylny | 4–5 | 220–280 | 150 | 40 | 382 | 248 | 485 | 140 | 125 | 8,2 | 210 | 180 | Cena i termin |
| QC-U-PG-45 | Obrotowo-przechylny | 4–5 | 220–280 | 160 | 45 | 392 | 264 | 485 | 142 | 125 | 8,2 | 210 | 180 | Cena i termin |
| QC-U-PG-50 | Obrotowo-przechylny | 5–9 | 275–370 | 180 | 50 | 453 | 297 | 640 | 204 | 160 | 17,5 | 210 | 180 | Cena i termin |
| QC-U-PG-55 | Obrotowo-przechylny | 6–9 | 275–370 | 180 | 55 | 453 | 297 | 640 | 209 | 160 | 17,5 | 210 | 180 | Cena i termin |
| QC-U-PG-60 | Obrotowo-przechylny | 7–13 | 355–460 | 250 | 60 | 580 | 410 | 792 | 352 | 200 | 24,0 | 210 | 180 | Cena i termin |
| QC-U-PG-65 | Obrotowo-przechylny | 11–15 | 355–460 | 250 | 65 | 620 | 410 | 802 | 376/396/416 | 240 | 34,0 | 250 | 100/140/180 | Cena i termin |
| QC-U-PG-70 | Obrotowo-przechylny | 15–18 | 365–490 | 250 | 70 | 668 | 410 | 812 | 462/496 | 250 | 40,0 | 250 | 100/140 | Cena i termin |
| QC-U-PG-80 | Obrotowo-przechylny | 16–25 | 385–530 | 300 | 80 | 740 | 492 | 915 | 669/701 | 260 | 43,0 | 250 | 100/140 | Cena i termin |
| QC-U-PG-90 | Obrotowo-przechylny | 24–35 | 475–565 | 325 | 90 | 805 | 533 | 972 | 805/862 | 290 | 80,0 | 250 | 100/140 | Cena i termin |
| QC-U-PG-100 | Obrotowo-przechylny | 30–40 | 500–640 | 370 | 100 | 965 | 606 | 1100 | 1435 | 350 | 90,0 | 250 | 100 | Cena i termin |
→ Przewiń tabelę w bok, aby zobaczyć wszystkie modele.
– = nie podano dla tego rozmiaru
