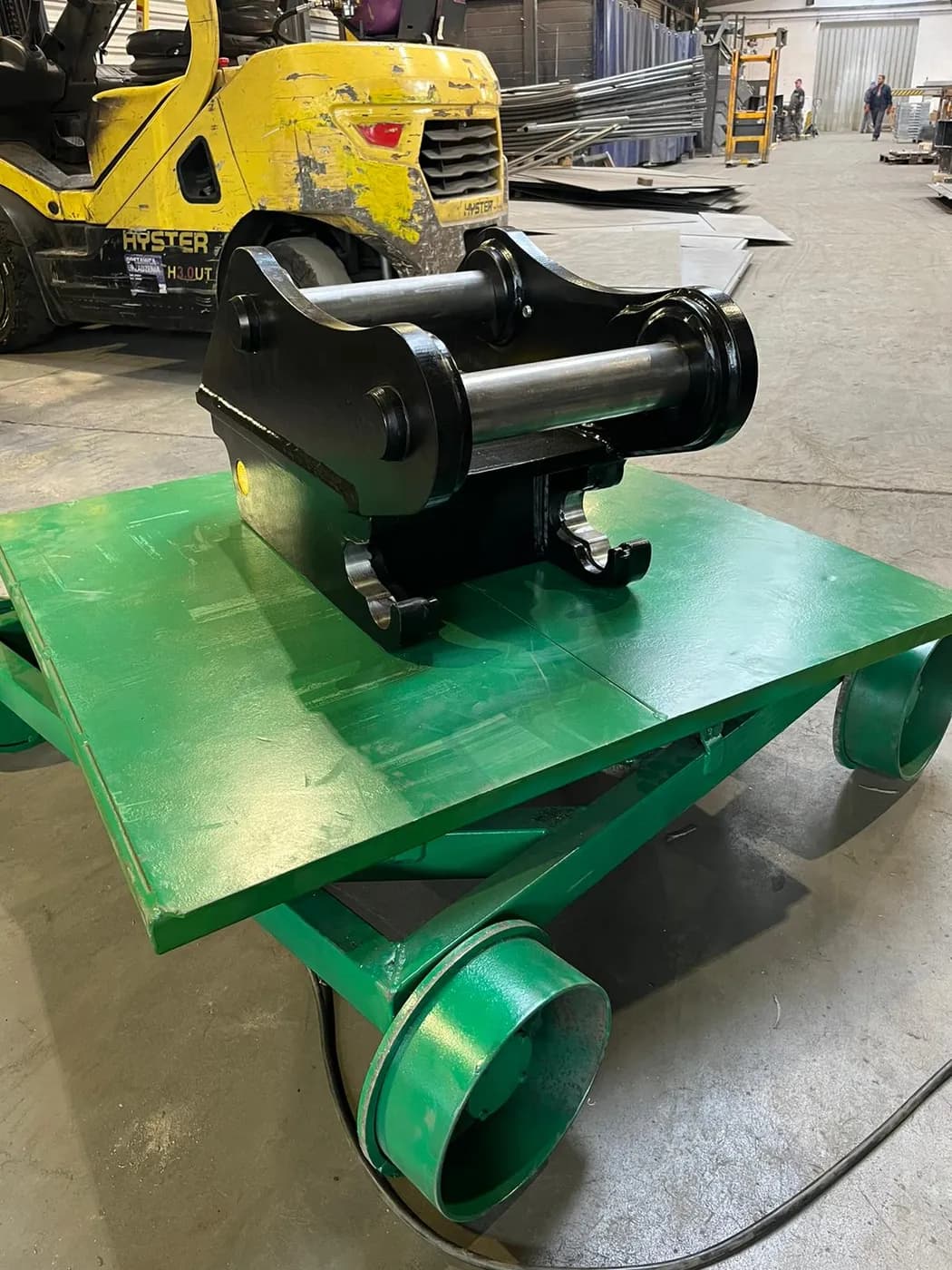

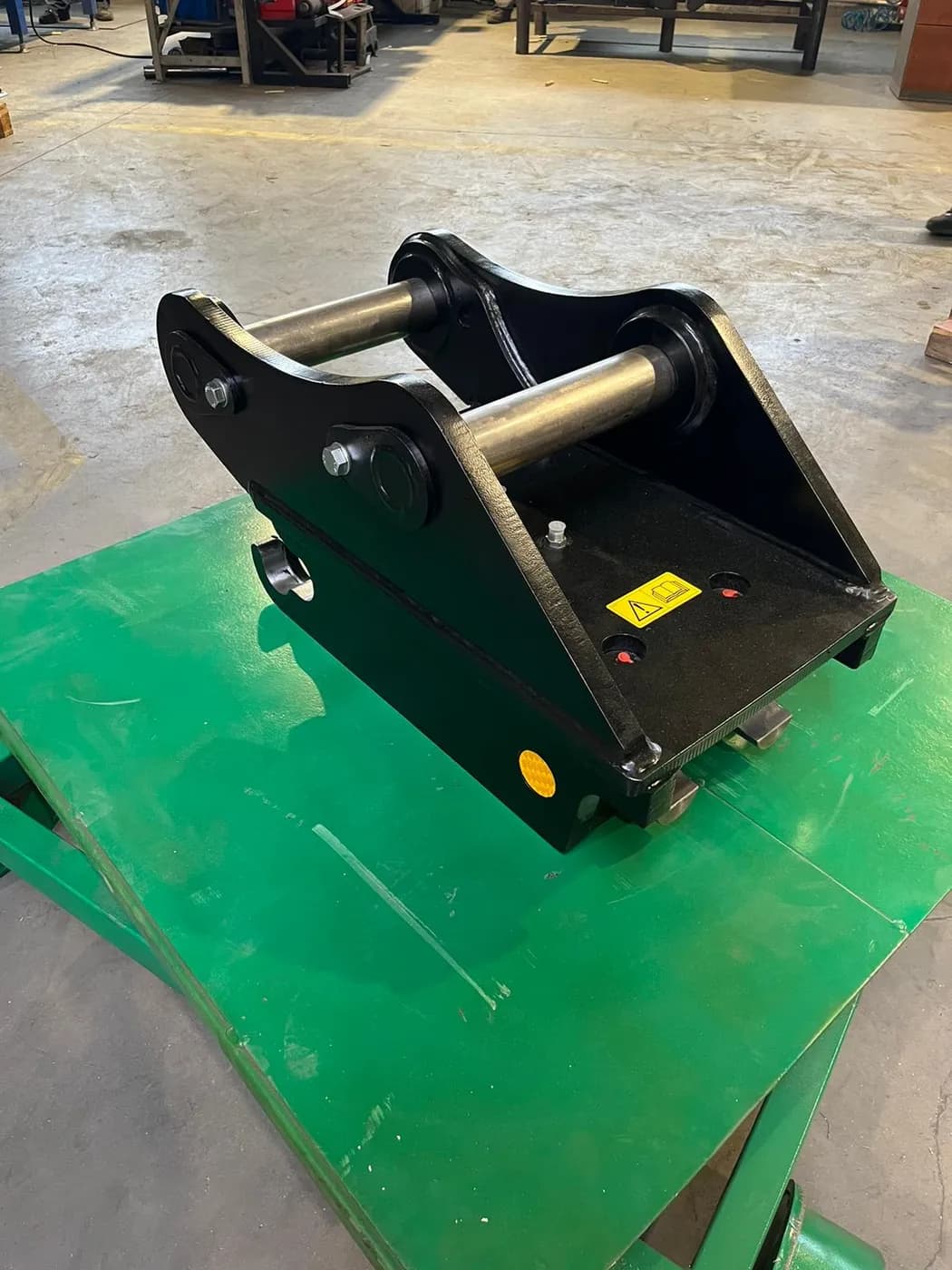

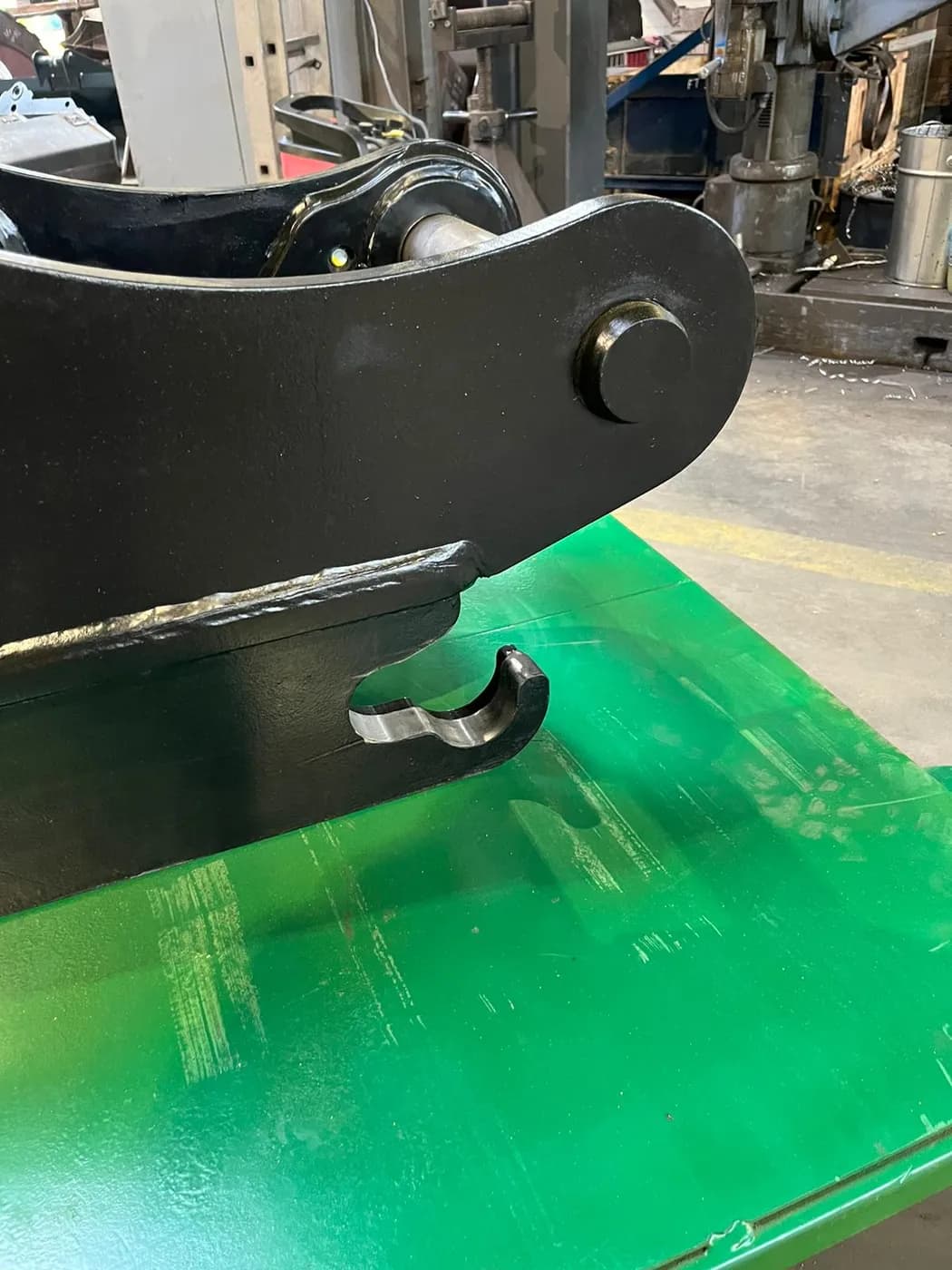

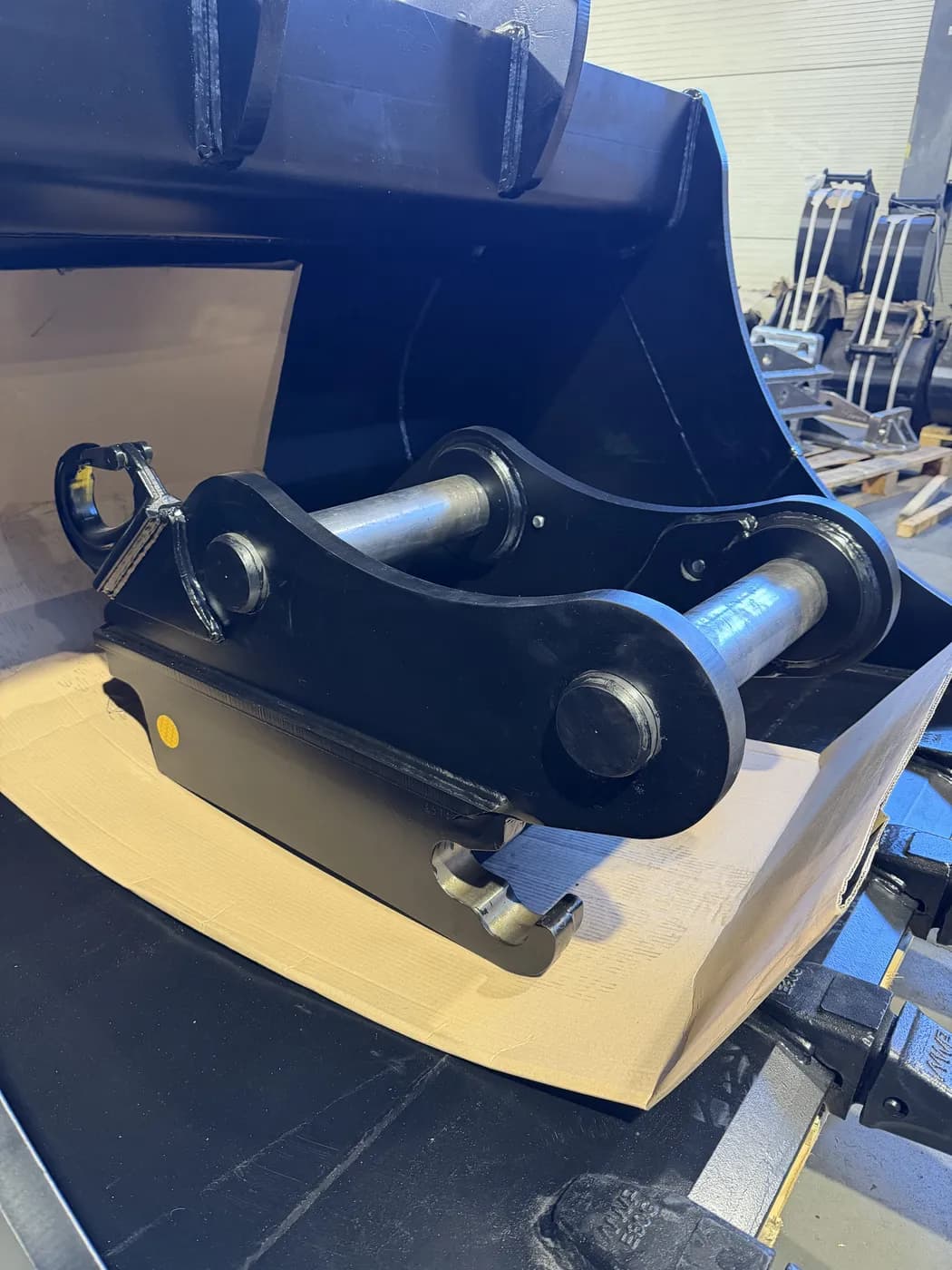

QC-S - szybkozłącze systemu S (skandynawskiego)
- Do maszyn 0,5–70 t
- Zwykle odpowiadamy w ciągu 1 dnia roboczego
- Dopasowanie sprawdzamy przed wysłaniem oferty
- 12 miesięcy gwarancji na wady produkcyjne komponentów, które Sieruta wytwarza sama
- Każda oferta podaje tydzień wysyłki
- Jeśli wykonane przez nas mocowanie jest błędne i nie pasuje do Twojej maszyny, wymienimy je.
Zadzwoń: +48 518 983 555Napisz do nas na WhatsAppZdjęcia i wiadomości głosowe są mile widziane.

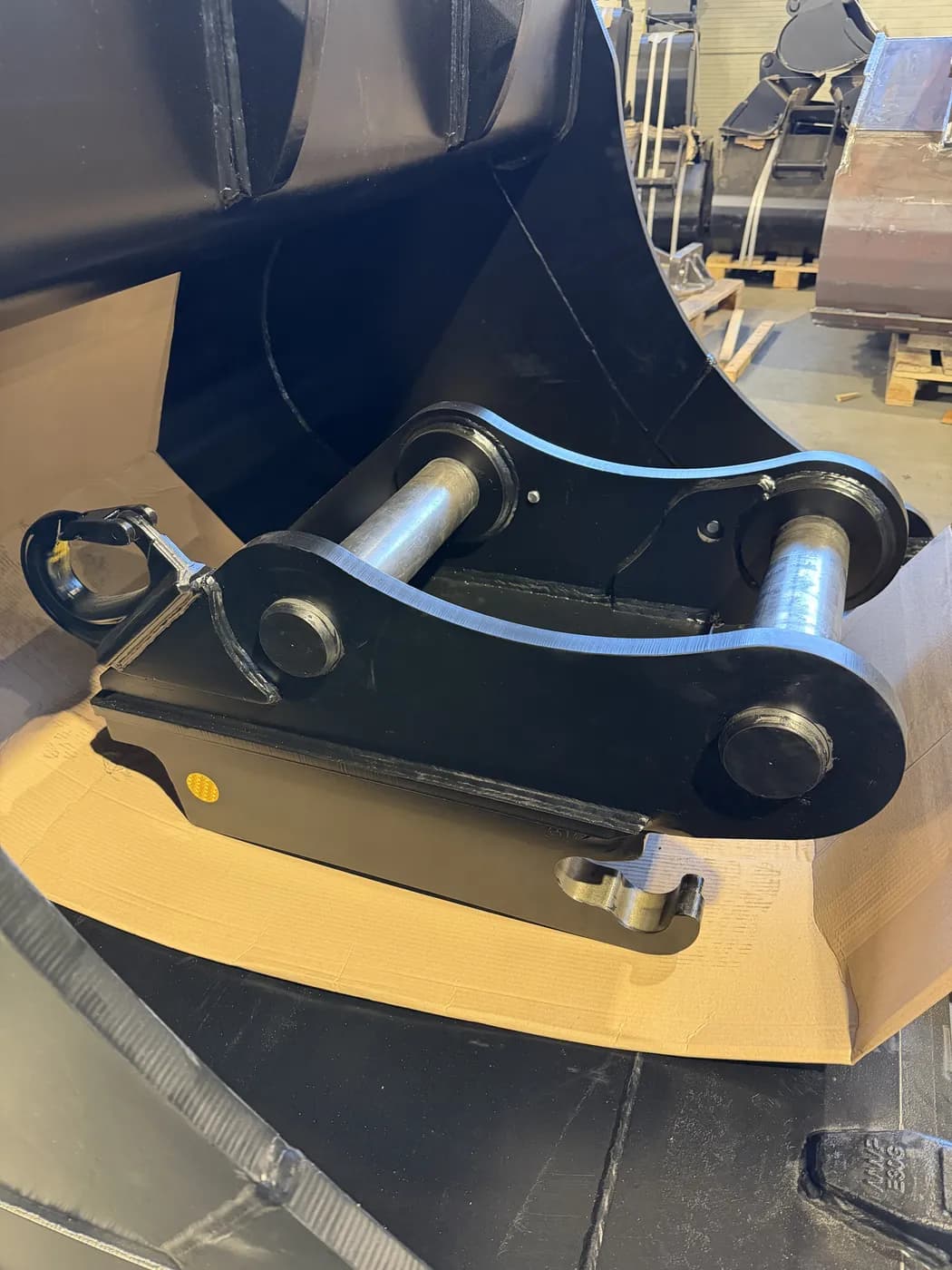

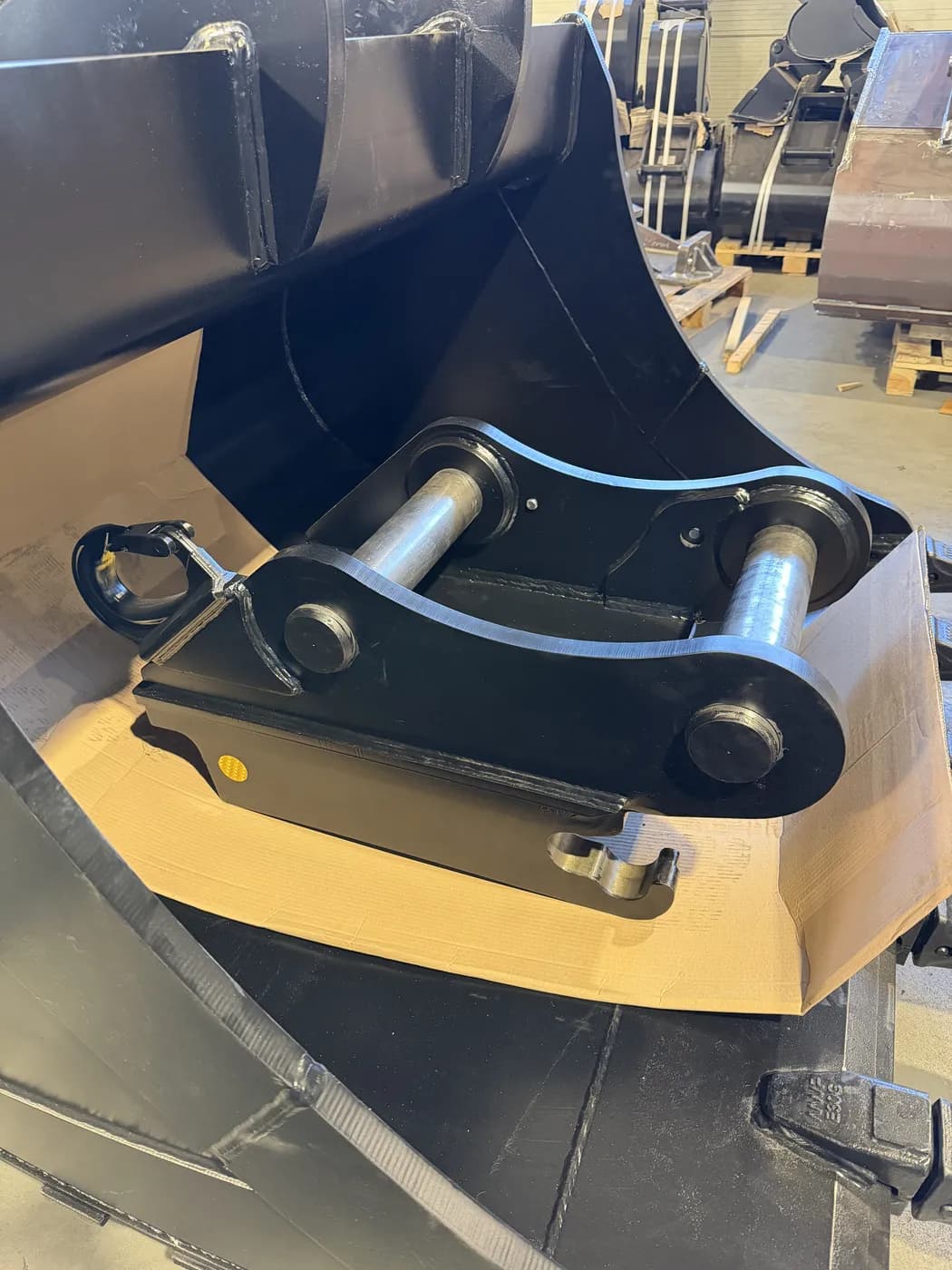

Odwracalne szybkozłącza skandynawskie w nordyckim standardzie S, w wersji hydraulicznej w pełni automatycznej, mechanicznej półautomatycznej oraz hydraulicznej uchylno-obrotowej. Typoszereg obejmuje modele od QC-S30 do maszyn 0,5–2 t po QC-S90 do maszyn 40–70 t.
O tej rodzinie produktów

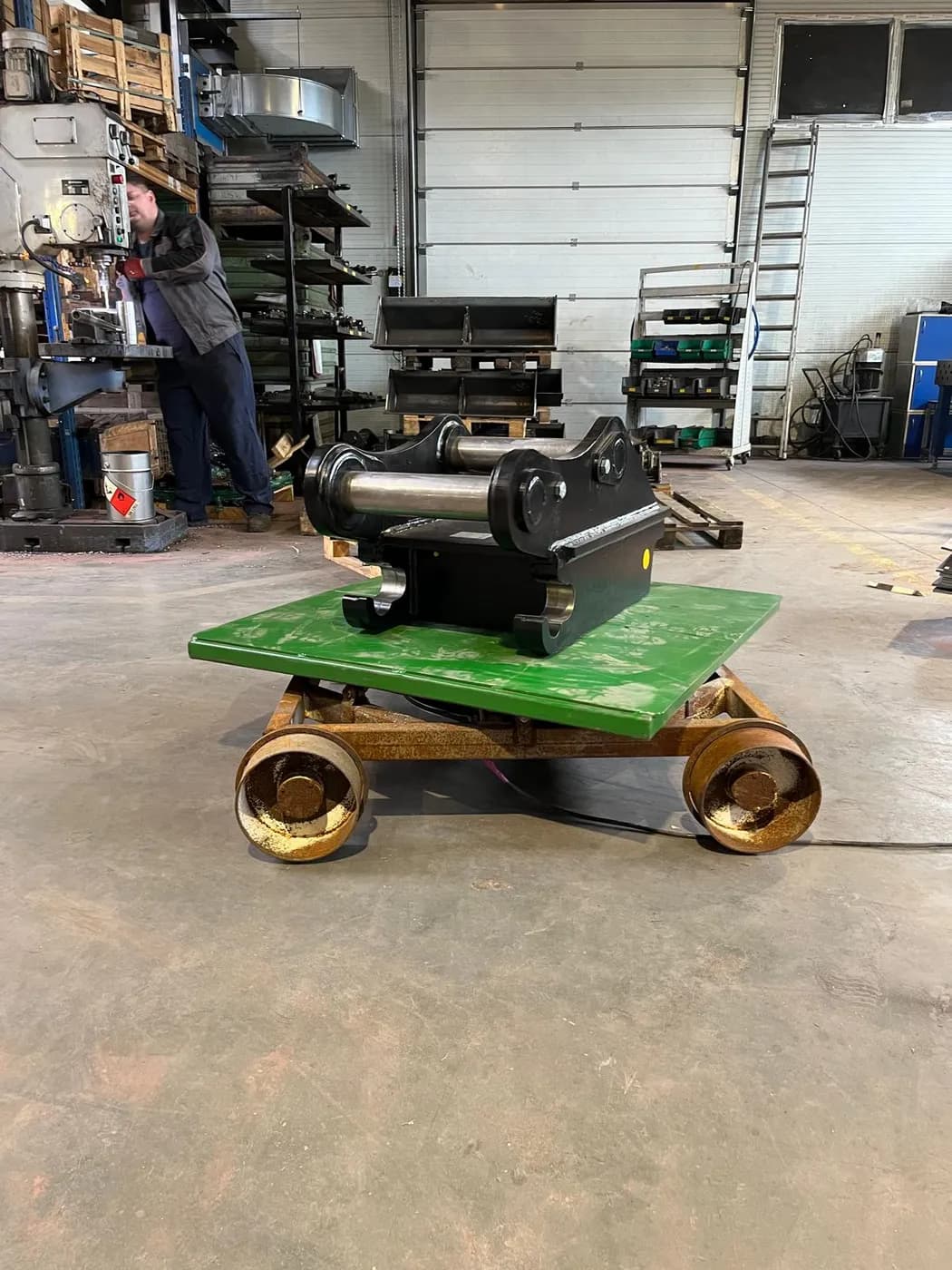

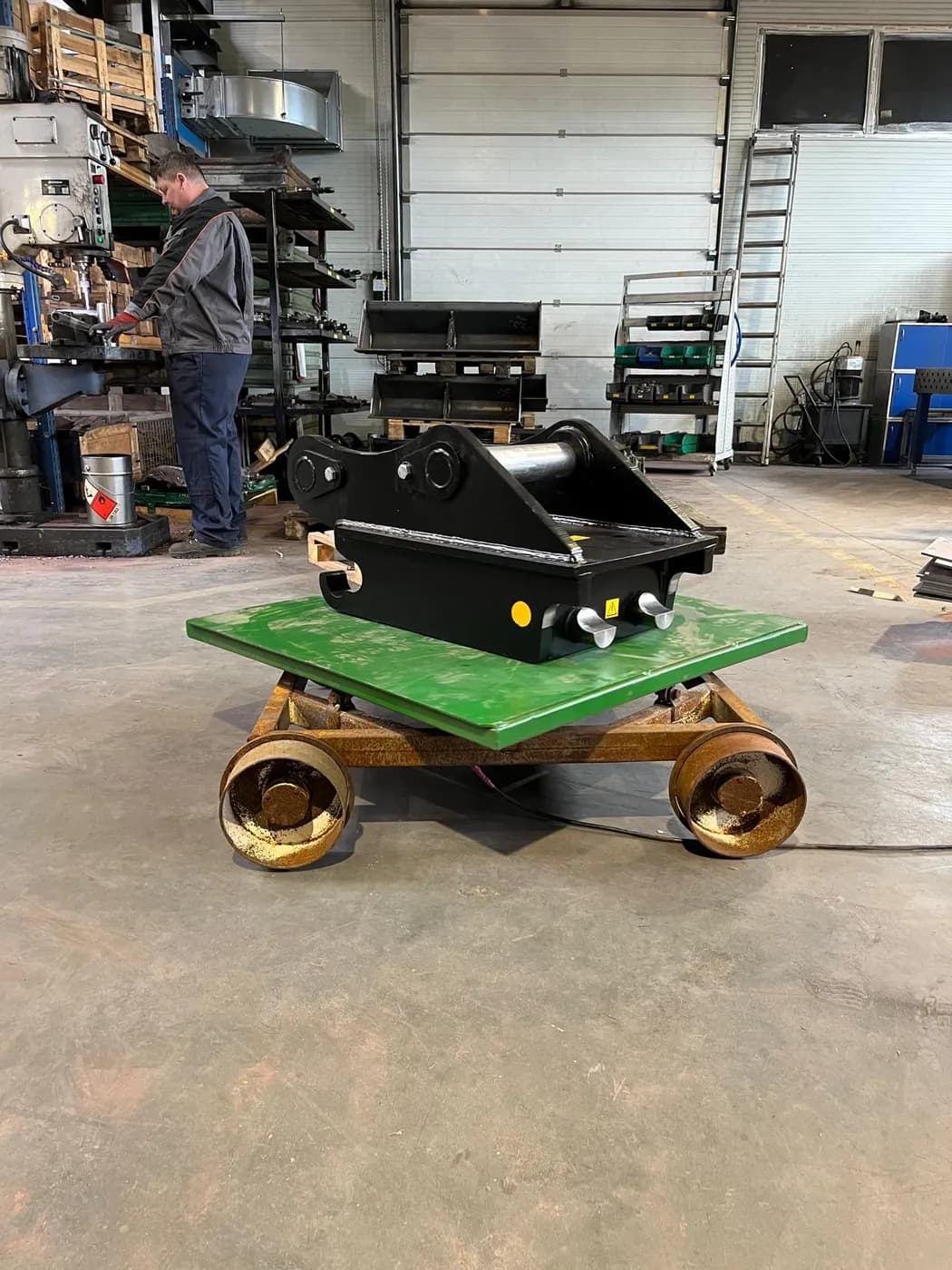

Hydrauliczne, w pełni automatyczne szybkozłącze do koparek, kompatybilne z systemem S (skandynawskim). Zaprojektowane i wykonane według EN 474-5 oraz ISO 13031:2016/Amd 1:2025. Ma tylną mechaniczną blokadę bezpieczeństwa i zabezpieczenie hydrauliczne z zaworem zwrotnym sterowanym hydraulicznie. Wyposażone we wskaźnik zaryglowania.
Ręczne szybkozłącze systemu S jest mechaniczne i półautomatyczne. Wymiana osprzętu trwa krótko i jest bezpieczna.
Modele QC-U-S mają dodatkowo hydrauliczny uchył 2 × 90°. Wykonane według EN 474-5 i ISO 13031:2016/Amd 1:2025: podwójnie profilowany hak przedni, tylna mechaniczna blokada bezpieczeństwa, zawór zwrotny sterowany hydraulicznie jako druga blokada hydrauliczna oraz wizualny wskaźnik zaryglowania. W wersjach hydraulicznych zawór zwrotny utrzymuje blokadę zamkniętą przy spadku ciśnienia, więc osprzęt nie może się wypiąć. Hak do podnoszenia w opcji. Wymiary, klasa maszyny i masa każdego modelu są w tabeli poniżej, przeniesione wprost z katalogu Quick-Coupler-Systems.
Cechy
- Nordycki standard S
- Odwracalne
- Wersje automatyczna, półautomatyczna i uchylno-obrotowa

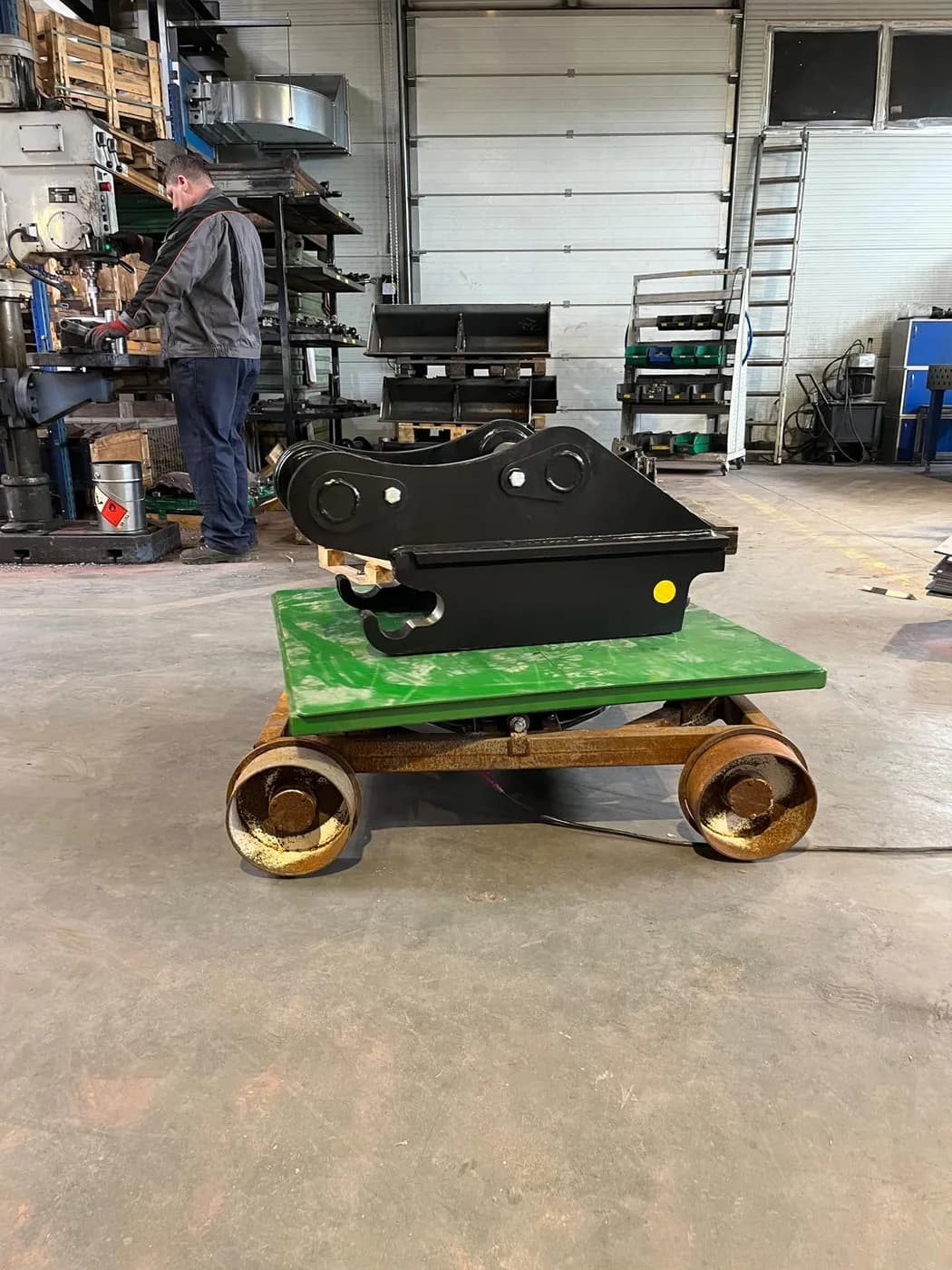

- Podwójnie profilowany hak przedni

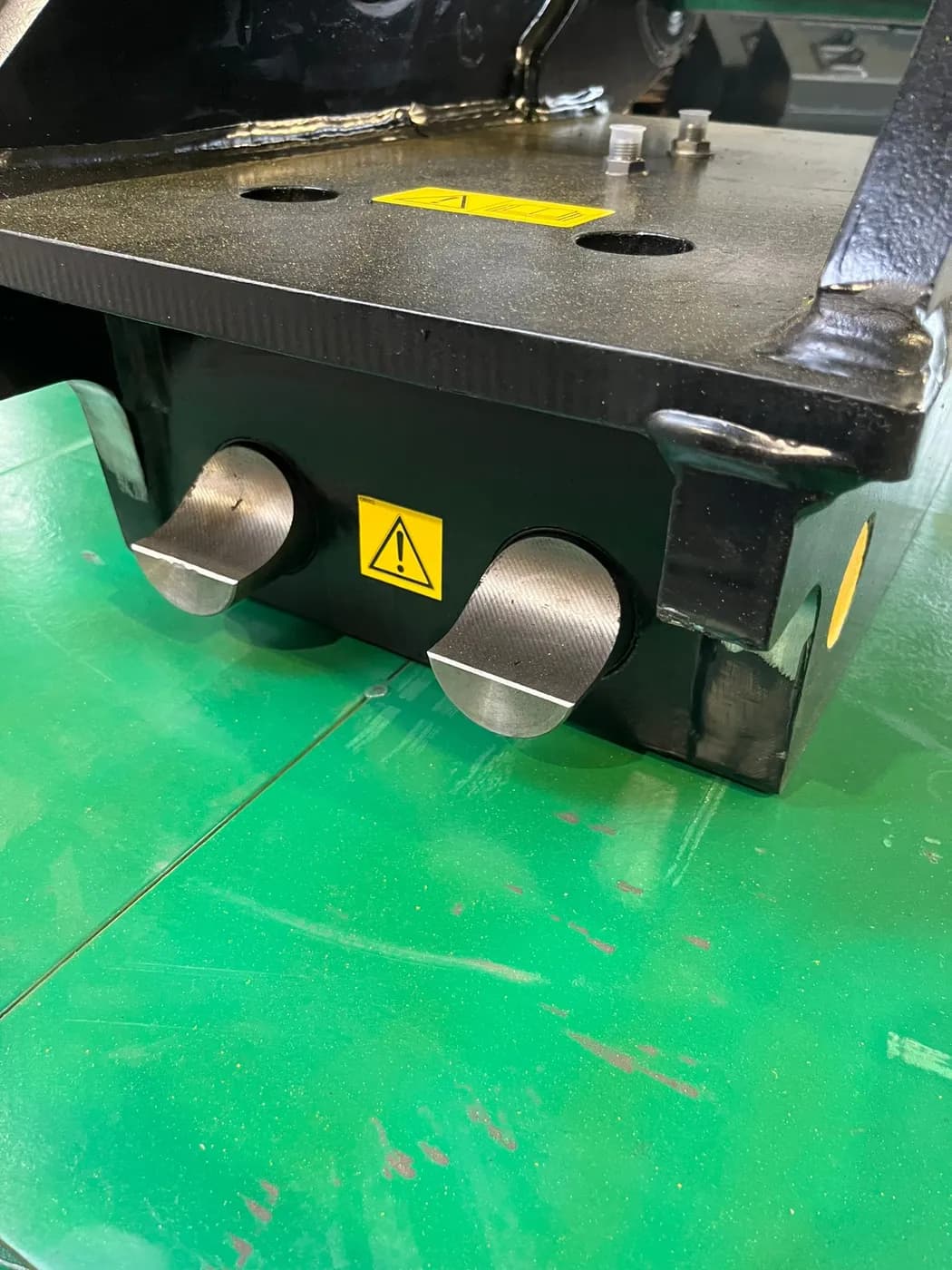

- Tylna mechaniczna blokada bezpieczeństwa
- Wizualny wskaźnik zaryglowania
- Hak do podnoszenia opcjonalnie
- Wszystkie szybkozłącza (mechaniczne i hydrauliczne) są dostępne z silnikiem uchylnym
- Prowadzenie przewodów hydraulicznych: węże nie przeszkadzają w pracy
Automatyczne: Hydrauliczne szybkozłącza S-System, sprzęganie i zwalnianie z kabiny
- W pełni hydrauliczne: wymiana osprzętu odbywa się z kabiny.

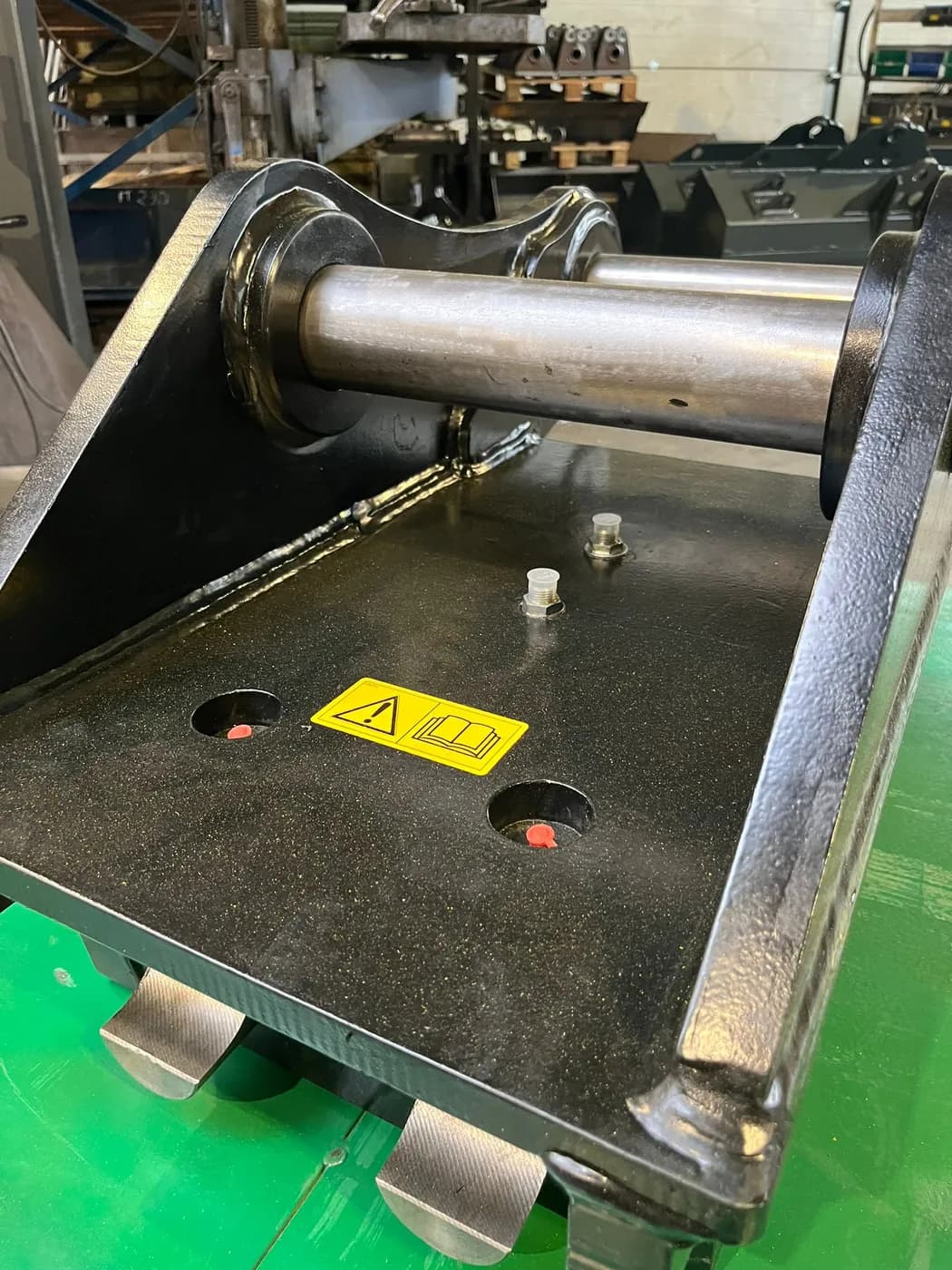

- Bezpieczeństwo: podwójnie profilowany hak przedni, wizualny wskaźnik zaryglowania i mechaniczna blokada bezpieczeństwa chronią osprzęt przed przypadkowym rozpięciem
- Standard S to złącze stosowane w krajach nordyckich
Ręczne: Półautomatyczne szybkozłącza S-System zapinane ręcznie
- Mechanizm półautomatyczny: szybkozłącze ryglowane ręcznie.
- Wskaźnik bezpieczeństwa: operator widzi, czy szybkozłącze jest zaryglowane
Uchył/Obrót: Szybkozłącze S-System z ruchem 2 × 90°, w pełni automatyczne lub półautomatyczne
- Ruch: wychyla i obraca osprzęt do pozycji roboczej.
- Sterowanie hydrauliczne: ruch 2 × 90° w obie strony, łącznie 180°
- Bezpieczeństwo: Podwójnie profilowany hak przedni, tylna blokada mechaniczna i wizualny wskaźnik zablokowania utrzymują osprzęt.
Wymiary
Wymiary w mm Wymiary w mm
Jakie szybkozłącze jest na Państwa maszynie?
Proszę wybrać system zamontowany na maszynie, a dodamy go do zapytania. Mocowanie sprawdzamy przed wysłaniem oferty.
Jak zmierzyć szybkozłącze
Nie wiedzą Państwo, jaki to system? Trzy pomiary powiedzą nam, jakiego mocowania Państwo potrzebują.
- Proszę zmierzyć średnicę obu sworzni.
- Proszę zmierzyć rozstaw osi sworzni.
- Proszę zmierzyć szerokość między wewnętrznymi powierzchniami uch.
Jeśli na szybkozłączu jest marka lub typ, prosimy przesłać także tę informację.
Bezpieczeństwo
- Osprzęt nie w pełni zablokowany
- Wizualny wskaźnik pokazuje operatorowi, czy szybkozłącze jest zablokowane.
- Utrata ciśnienia w hydraulice
- W modelach hydraulicznych sterowany zawór zwrotny działa jako dodatkowa blokada hydrauliczna szybkozłącza.
- Przypadkowe odpięcie
- Podwójnie profilowany przedni hak trzyma przedni sworzeń osprzętu.
- Tylna mechaniczna blokada bezpieczeństwa utrzymuje szybkozłącze w pozycji zablokowanej.
Każde szybkozłącze jest testowane przed wysyłką.
Wielka Brytania: szybkozłączy półautomatycznych nie dostarczamy do Wielkiej Brytanii. Zgodnie z porozumieniem branżowym z HSE, obowiązującym od 1 października 2008, na ten rynek dostarczamy tylko wersję automatyczną lub ręczną. Wersję potwierdź z naszymi inżynierami w zapytaniu ofertowym.
Modele i dane techniczne
Wartości zgodne z kartą katalogową tej rodziny. Myślnik oznacza, że karta nie podaje tej wartości.
Karta produktu (PDF)- Jakie mocowanie pasuje do Twojej maszyny? Zobacz tabelę dopasowania szybkozłączy
- Szukasz swojej maszyny według producenta i modelu? Zobacz tabele dopasowania maszyn
| Model | Sterowanie | Klasa maszyny [t] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | Masa [kg] | Rozmiar głowicy przechylnej | Moment utrzymujący [Nm] | Ciśnienie robocze [bar] | Kąt przechyłu [°] | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QC-S30-H/150 | Automatyczny | 0,5–2 | 200 | 148 | 30 | – | – | – | 15 | – | – | – | – | Cena i termin |
| QC-S30-H/180 | Automatyczny | 0,5–2 | 230 | 178 | 30 | – | – | – | 16 | – | – | – | – | Cena i termin |
| QC-S40-H | Automatyczny | 2–6 | 300 | 198 | 40 | – | – | – | 30 | – | – | – | – | Cena i termin |
| QC-S40-H/240 | Automatyczny | 2–6 | 300 | 238 | 40 | – | – | – | 32 | – | – | – | – | Cena i termin |
| QC-S45-H | Automatyczny | 5–12 | 430 | 288 | 45 | – | – | – | 70 | – | – | – | – | Cena i termin |
| QC-S50 | Automatyczny / Mechaniczny | 5–12 | 430 | 268 | 50 | – | – | – | 90 | – | – | – | – | Cena i termin |
| QC-S60 | Automatyczny / Mechaniczny | 12–20 | 480 | 338 | 60 | – | – | – | 115 | – | – | – | – | Cena i termin |
| QC-S70 | Automatyczny / Mechaniczny | 18–33 | 600 | 448 | 70 | – | – | – | 270 | – | – | – | – | Cena i termin |
| QC-S80 | Automatyczny / Mechaniczny | 30–34 | 670 | 588 | 80 | – | – | – | 350 | – | – | – | – | Cena i termin |
| QC-S90 | Automatyczny | 40–70 | 750 | 748 | 90 | – | – | – | 750 | – | – | – | – | Cena i termin |
| QC-S30-SA/150 | Mechaniczny | 0,5–2 | 200 | 148 | 30 | – | – | – | 15 | – | – | – | – | Cena i termin |
| QC-S30-SA/180 | Mechaniczny | 0,5–2 | 230 | 178 | 30 | – | – | – | 16 | – | – | – | – | Cena i termin |
| QC-S40-SA | Mechaniczny | 2–6 | 300 | 198 | 40 | – | – | – | 30 | – | – | – | – | Cena i termin |
| QC-S40-SA/240 | Mechaniczny | 2–6 | 300 | 238 | 40 | – | – | – | 32 | – | – | – | – | Cena i termin |
| QC-S45-SA | Mechaniczny | 5–12 | 430 | 288 | 45 | – | – | – | 70 | – | – | – | – | Cena i termin |
| QC-U-S30-H/150 | Obrotowo-przechylny | 0,5–2 | 200 | 148 | 30 | 280 | 215 | 317 | 41 | 100 | 2,4 | 210 | 180 | Cena i termin |
| QC-U-S30-H/180 | Obrotowo-przechylny | 0,5–2 | 230 | 178 | 30 | 280 | 258 | 365 | 42 | 100 | 2,4 | 210 | 180 | Cena i termin |
| QC-U-S40-H | Obrotowo-przechylny | 2–6 | 300 | 198 | 40 | 370 | 287 | 475 | 90 | 125 | 8,2 | 210 | 180 | Cena i termin |
| QC-U-S40-H/240 | Obrotowo-przechylny | 2–6 | 300 | 238 | 40 | 370 | 345 | 475 | 92 | 125 | 8,2 | 210 | 180 | Cena i termin |
| QC-U-S45-H | Obrotowo-przechylny | 5–12 | 430 | 288 | 45 | 420 | 417 | 682 | 212 | 200 | 24,0 | 210 | 180 | Cena i termin |
| QC-U-S50 | Obrotowo-przechylny | 5–12 | 430 | 268 | 50 | 460 | 388 | 682 | 232 | 200 | 24,0 | 210 | 180 | Cena i termin |
| QC-U-S60 | Obrotowo-przechylny | 12–20 | 480 | 338 | 60 | 550 | 490 | 760 | 317/351 | 250 | 40,0 | 250 | 100/140 | Cena i termin |
| QC-U-S70 | Obrotowo-przechylny | 18–33 | 600 | 448 | 70 | 650 | 650 | 950 | 635/692 | 290 | 80,0 | 250 | 100/140 | Cena i termin |
| QC-U-S80 | Obrotowo-przechylny | 30–34 | 670 | 588 | 80 | 740 | 852 | 1060 | 715/772 | 290 | 80,0 | 250 | 100/140 | Cena i termin |
→ Przewiń tabelę w bok, aby zobaczyć wszystkie modele.
– = nie podano dla tego rozmiaru
Zgodność, certyfikacja i dokumentacja
