Szybkozłącza · System MS
QC-HS / QC-MS - szybkozłącze kompatybilne z systemem MS
- Do maszyn 0,9–40 t
- Zwykle odpowiadamy w ciągu 1 dnia roboczego
- Dopasowanie sprawdzamy przed wysłaniem oferty
- 12 miesięcy gwarancji na wady produkcyjne komponentów, które Sieruta wytwarza sama
- Każda oferta podaje tydzień wysyłki
- Jeśli wykonane przez nas mocowanie jest błędne i nie pasuje do Twojej maszyny, wymienimy je.
Zadzwoń: +48 518 983 555Napisz do nas na WhatsAppZdjęcia i wiadomości głosowe są mile widziane.

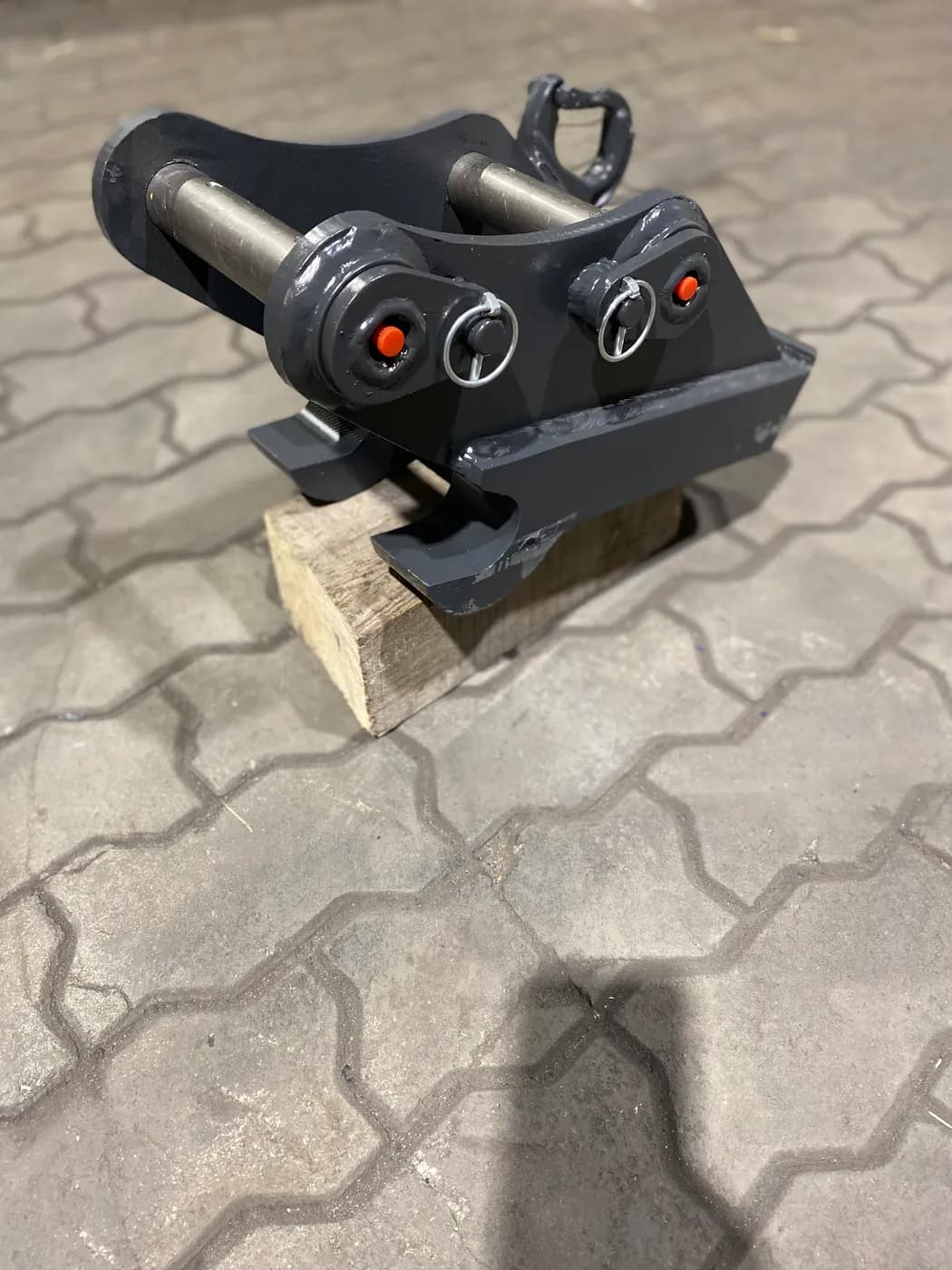

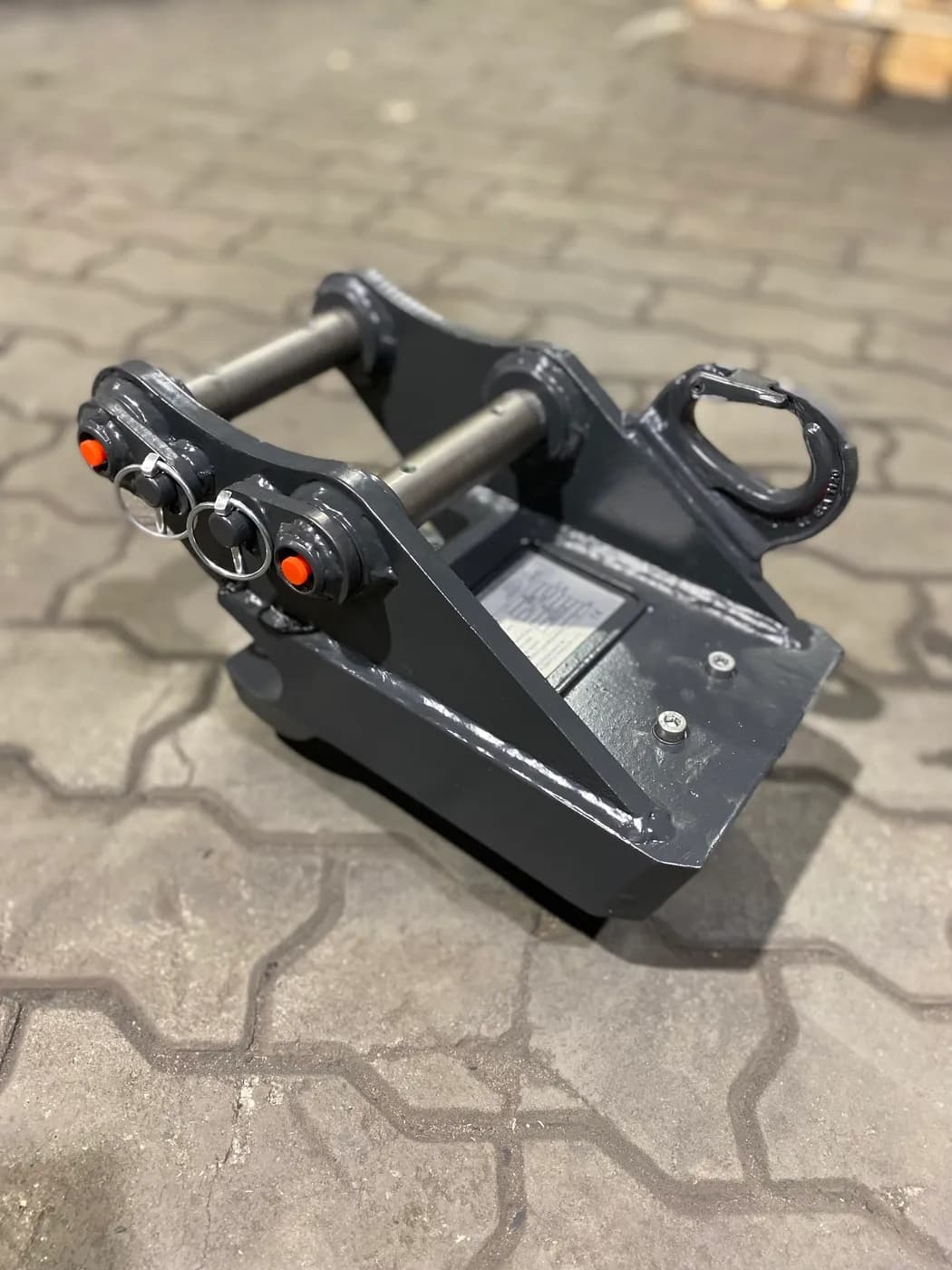

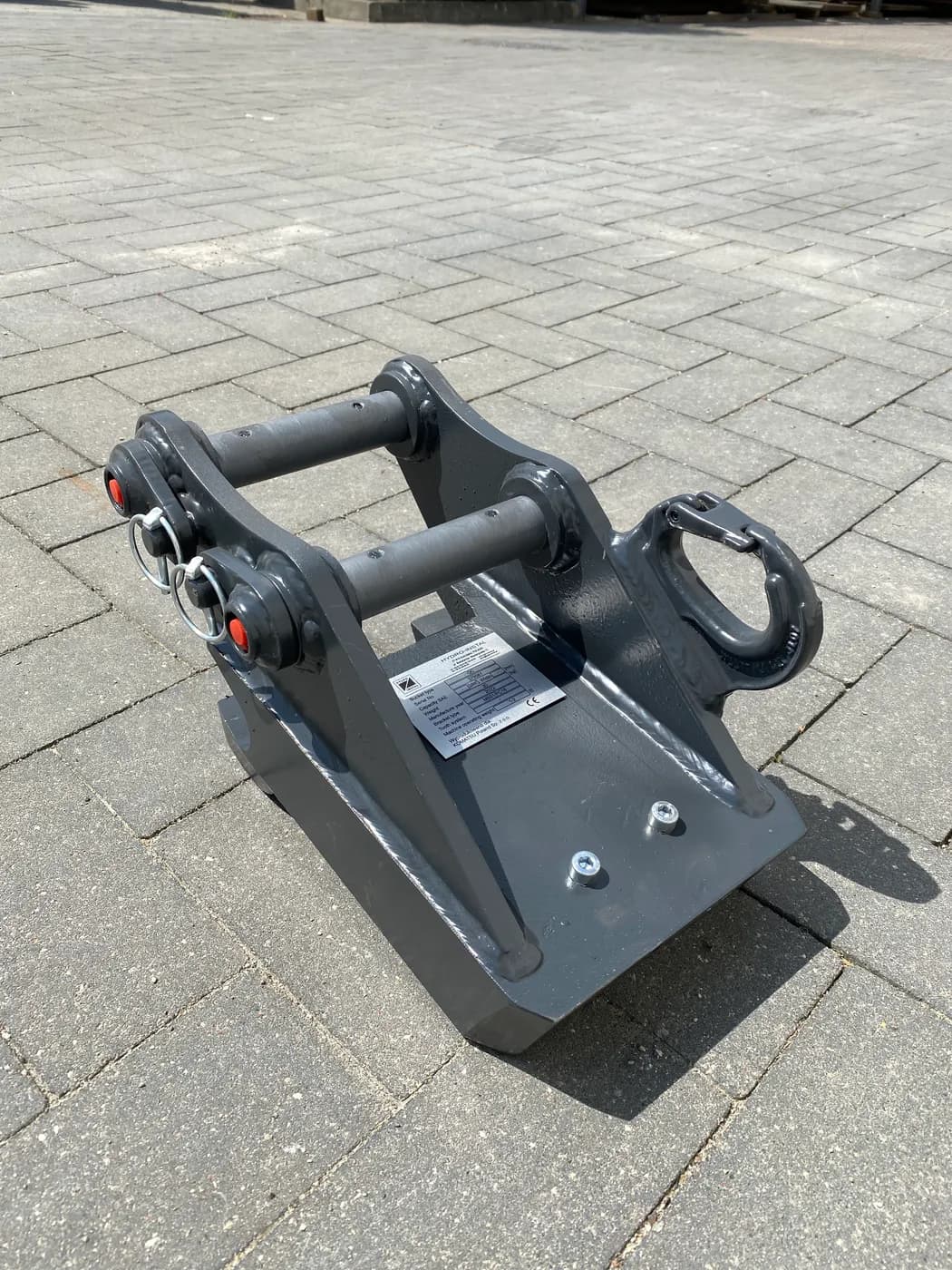

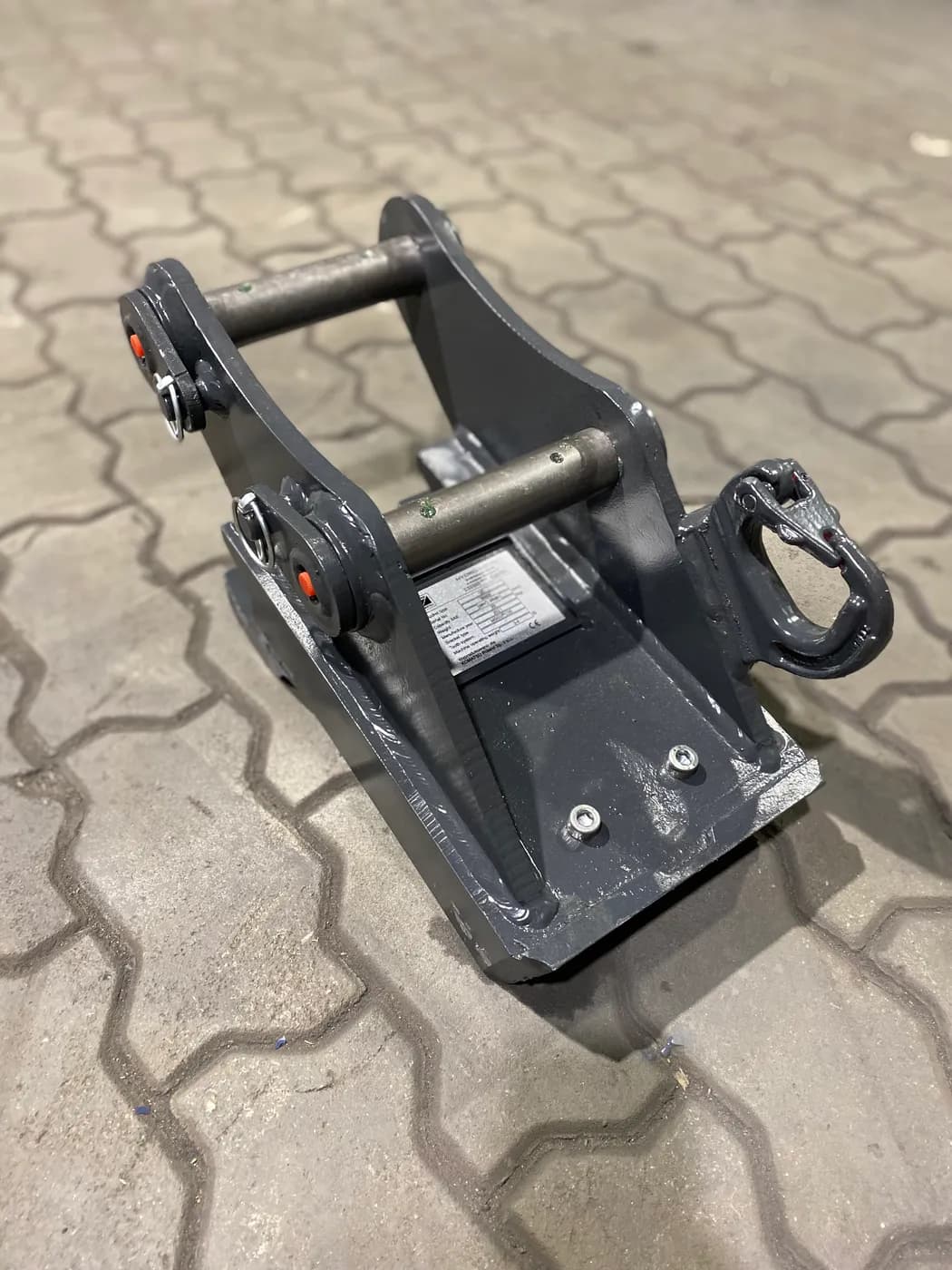

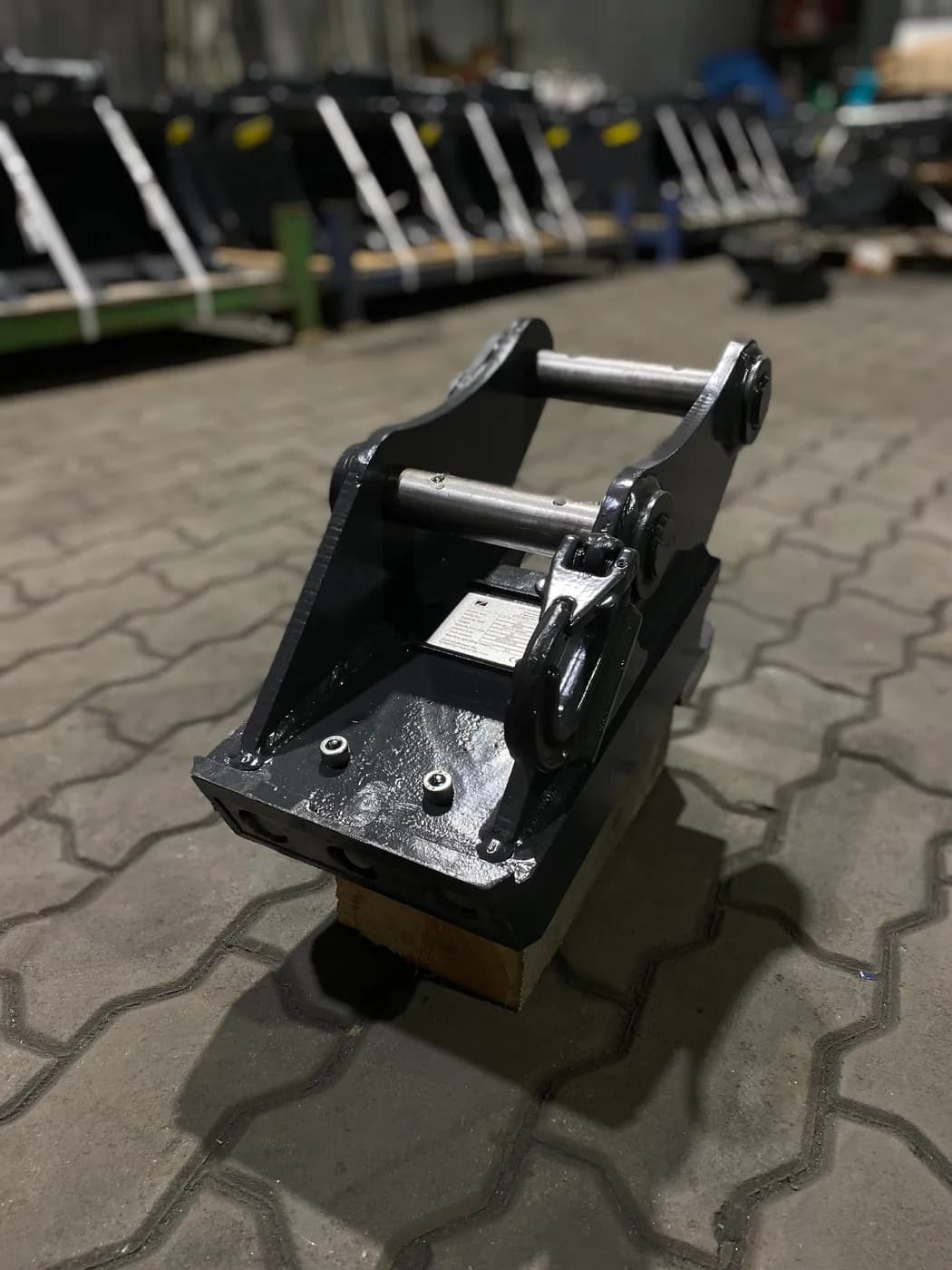

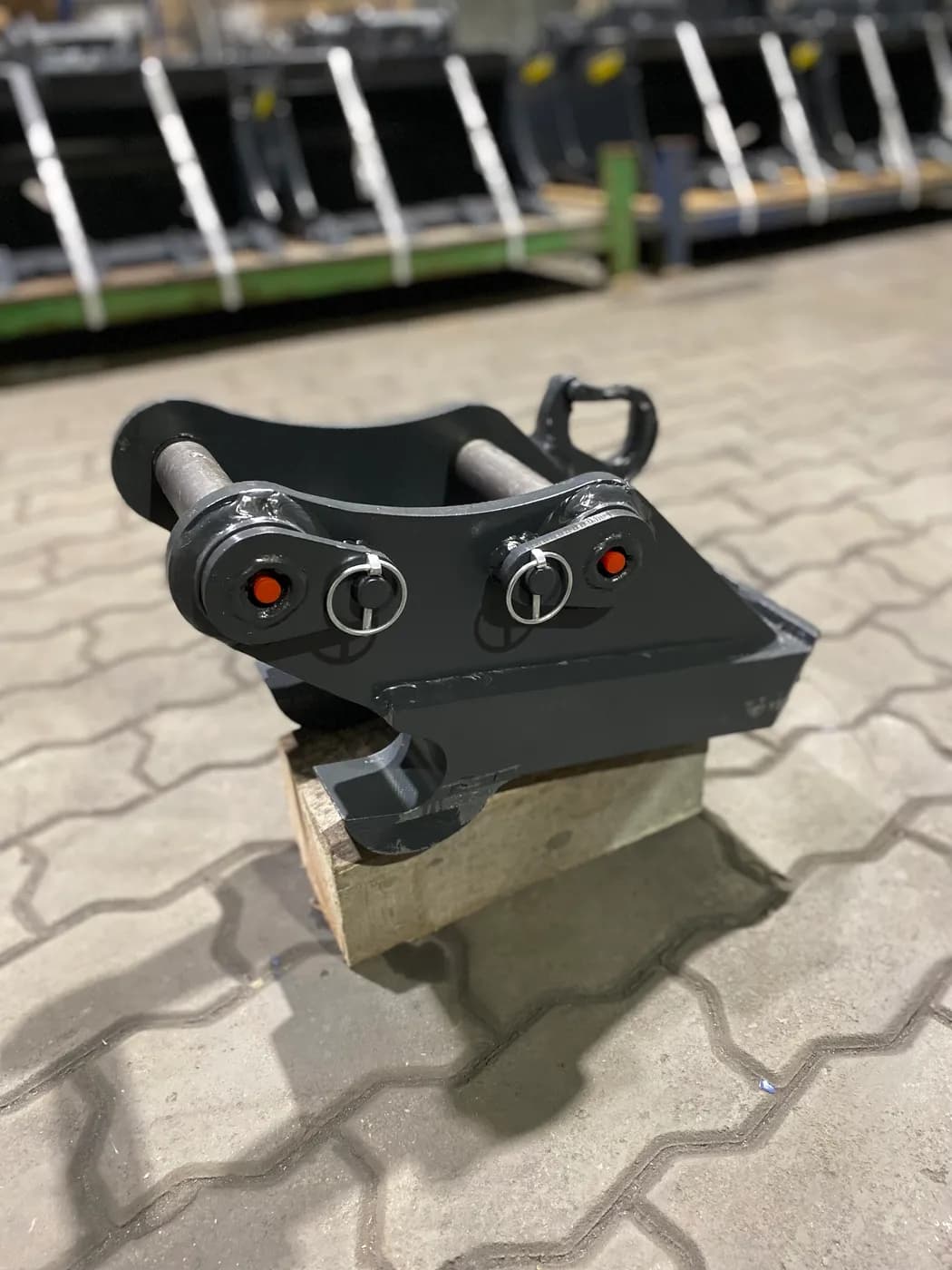

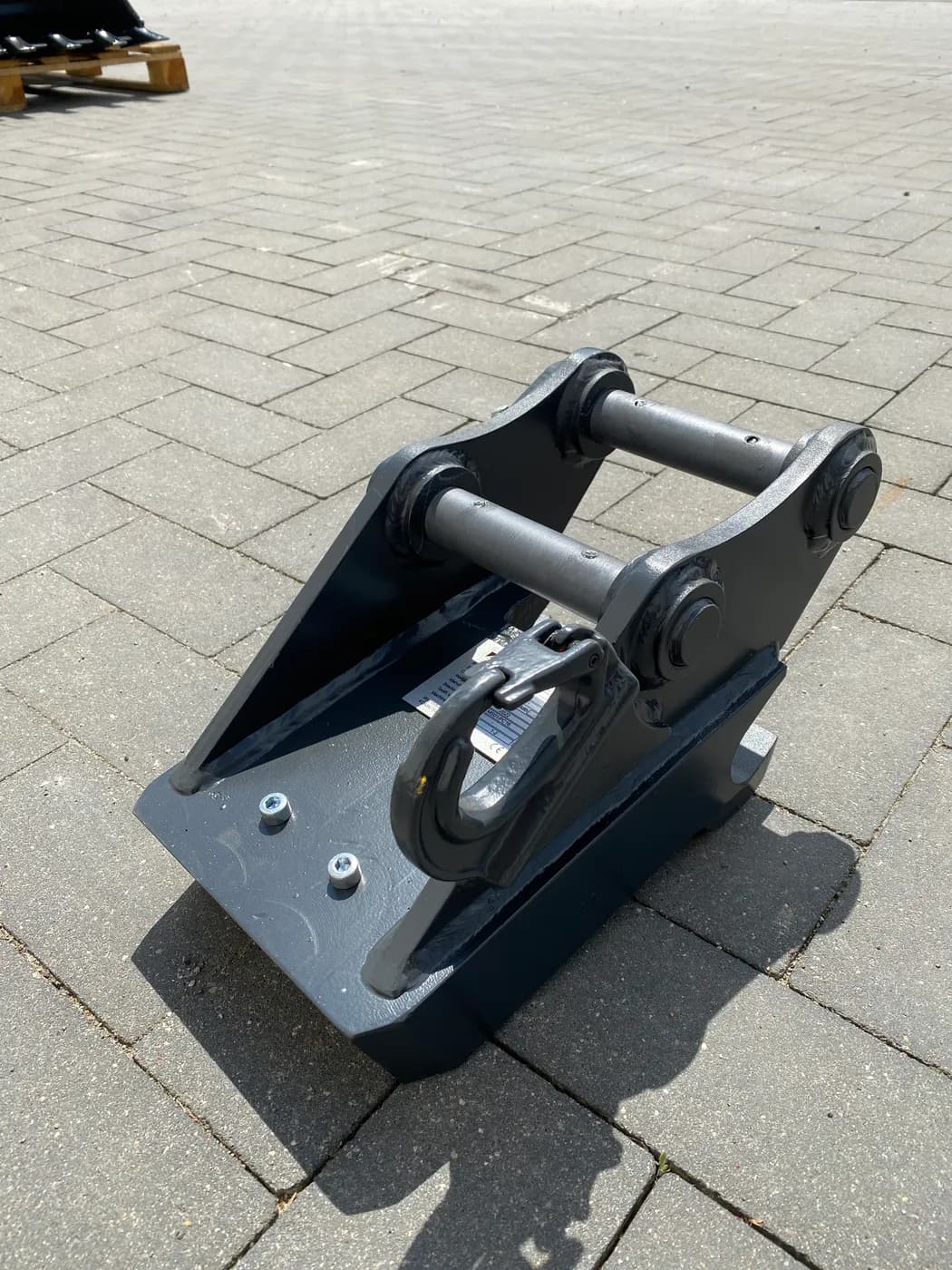

Szybkozłącza z korpusem ze staliwa, kompatybilne z uchwytami systemu MS / SY, obrabiane CNC na wymiar. Trzy sposoby obsługi przy tych samych wymiarach: w pełni automatyczny hydrauliczny (QC-HS), mechaniczny kluczem (QC-MS, klucz w komplecie) oraz hydrauliczny uchylno-obrotowy (QC-U-HS) z uchyłem 2 × 90°.
O tej rodzinie produktów
W pełni automatyczne szybkozłącze koparkowe kompatybilne z systemem MS / SY. Zaprojektowane i wykonane według EN 474-5 oraz ISO 13031. Mechaniczne blokady z przodu i z tyłu oraz trzecie zabezpieczenie, hydrauliczne, z zaworem zwrotnym sterowanym hydraulicznie. Wyposażone we wskaźnik zaryglowania.
Szybkozłącze mechaniczne, ryglowane ręcznie kluczem, kompatybilne z systemem MS / SY. Dostępna jest wersja półautomatyczna. Korpus ze staliwa, obrabiany CNC na wymiar. Klucz w zestawie.
Pięć rozmiarów obejmuje maszyny od 0,9 t do 28 t. Wykonane według EN 474-5 i ISO 13031: przednia i tylna mechaniczna blokada bezpieczeństwa, trzecia blokada hydrauliczna z zaworem zwrotnym sterowanym hydraulicznie oraz wizualny wskaźnik zaryglowania. W wersjach hydraulicznych zawór zwrotny utrzymuje blokadę zamkniętą przy spadku ciśnienia, dzięki czemu osprzęt nie może się wypiąć. Odwracalne przy uchwytach SY. Tabela poniżej to strona katalogu.
Cechy
- Kompatybilne z uchwytami systemu MS / SY
- Korpus ze staliwa, obróbka CNC
- Wersje automatyczna, mechaniczna i uchylno-obrotowa
- Przednia i tylna mechaniczna blokada bezpieczeństwa
- Zawór zwrotny sterowany hydraulicznie
- Odwracalne przy uchwytach SY
Automatyczne: Hydrauliczne szybkozłącza zgodne z systemem MS, korpus ze staliwa
- Tylna blokada mechaniczna: sztywne sprężyny utrzymują ryglowanie
- Trzecia blokada hydrauliczna: sterowany zawór zwrotny
- Wizualny wskaźnik stanu szybkozłącza
- Konstrukcja: korpus ze staliwa obrabiany CNC.
Ręczne: Szybkozłącze mechaniczne zgodne z systemem MS
- Działanie mechaniczne za pomocą klucza (w zestawie).
- Budowa: korpus ze staliwa, obrabiany CNC na wymiar.
- Niższy koszt niż w przypadku modelu automatycznego.
Uchył/Obrót: Szybkozłącze zgodne z MS z ruchem 2 × 90°, hydrauliczne i mechaniczne
- Ruch: wychyla i obraca osprzęt do pozycji roboczej.
- Sterowanie hydrauliczne: ruch 2 × 90° w obie strony
- Bezpieczeństwo: przednia i tylna blokada mechaniczna, sterowany zawór zwrotny i wizualny wskaźnik zaryglowania utrzymują osprzęt.

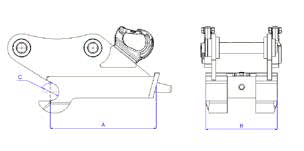

Wymiary
Wymiary w mm Wymiary w mm
Jakie szybkozłącze jest na Państwa maszynie?
Proszę wybrać system zamontowany na maszynie, a dodamy go do zapytania. Mocowanie sprawdzamy przed wysłaniem oferty.
Jak zmierzyć szybkozłącze
Nie wiedzą Państwo, jaki to system? Trzy pomiary powiedzą nam, jakiego mocowania Państwo potrzebują.
- Proszę zmierzyć średnicę obu sworzni.
- Proszę zmierzyć rozstaw osi sworzni.
- Proszę zmierzyć szerokość między wewnętrznymi powierzchniami uch.
Jeśli na szybkozłączu jest marka lub typ, prosimy przesłać także tę informację.
Bezpieczeństwo
- Osprzęt nie w pełni zablokowany
- Przednia mechaniczna blokada bezpieczeństwa trzyma osprzęt, dzięki czemu nie spadnie, gdy tył nie został zablokowany.
- Wizualny wskaźnik pokazuje operatorowi, czy szybkozłącze jest zablokowane.
- Utrata ciśnienia w hydraulice
- Sterowany zawór zwrotny działa jako dodatkowa blokada hydrauliczna szybkozłącza.
- Przypadkowe odpięcie
- Tylna mechaniczna blokada bezpieczeństwa utrzymuje szybkozłącze w pozycji zablokowanej.
Każde szybkozłącze jest testowane przed wysyłką.
Wielka Brytania: szybkozłączy półautomatycznych nie dostarczamy do Wielkiej Brytanii. Zgodnie z porozumieniem branżowym z HSE, obowiązującym od 1 października 2008, na ten rynek dostarczamy tylko wersję automatyczną lub ręczną. Wersję potwierdź z naszymi inżynierami w zapytaniu ofertowym.
Modele i dane techniczne
Wartości zgodne z kartą katalogową tej rodziny. Myślnik oznacza, że karta nie podaje tej wartości.
Karta produktu (PDF)- Jakie mocowanie pasuje do Twojej maszyny? Zobacz tabelę dopasowania szybkozłączy
- Szukasz swojej maszyny według producenta i modelu? Zobacz tabele dopasowania maszyn
| Model | Sterowanie | Klasa maszyny [t] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | Masa [kg] | Rozmiar głowicy przechylnej | Moment utrzymujący [Nm] | Ciśnienie robocze [bar] | Kąt przechyłu [°] | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QC-HS-01 | Automatyczny | 0,9–2,0 | 235 | 180 | 40 | – | – | – | 20 | – | – | – | – | Cena i termin |
| QC-HS-03 | Automatyczny | 2,0–6,0 | 295 | 200 | 50 | – | – | – | 30 | – | – | – | – | Cena i termin |
| QC-HS-08 | Automatyczny | 6,0–12 | 400 | 290 | 60 | – | – | – | 90 | – | – | – | – | Cena i termin |
| QC-HS-10 | Automatyczny | 10–19 | 520 | 395 | 70 | – | – | – | 200 | – | – | – | – | Cena i termin |
| QC-HS-21 | Automatyczny | 18–28 | 545 | 495 | 80 | – | – | – | 310 | – | – | – | – | Cena i termin |
| QC-HS-25 | Automatyczny | 26–40 | 545 | 600 | 80 | – | – | – | 310 | – | – | – | – | Cena i termin |
| QC-MS-01 | Mechaniczny | 0,9–2,0 | 235 | 180 | 40 | – | – | – | 20 | – | – | – | – | Cena i termin |
| QC-MS-03 | Mechaniczny | 2–6 | 295 | 200 | 50 | – | – | – | 30 | – | – | – | – | Cena i termin |
| QC-MS-08 | Mechaniczny | 6–12 | 400 | 290 | 60 | – | – | – | 90 | – | – | – | – | Cena i termin |
| QC-MS-10 | Mechaniczny | 10–19 | 520 | 395 | 70 | – | – | – | 200 | – | – | – | – | Cena i termin |
| QC-MS-21 | Mechaniczny | 18–28 | 545 | 495 | 80 | – | – | – | 310 | – | – | – | – | Cena i termin |
| QC-U-HS-01 | Obrotowo-przechylny | 0,9–2,0 | 235 | 180 | 40 | 260 | 227 | 318 | 46 | 100 | 2,4 | 210 | 180 | Cena i termin |
| QC-U-HS-03 | Obrotowo-przechylny | 2,0–6,0 | 295 | 200 | 50 | 335 | 252 | 398 | 90 | 125 | 8,2 | 210 | 180 | Cena i termin |
| QC-U-HS-08 | Obrotowo-przechylny | 6,0–12 | 400 | 290 | 60 | 580 | 365 | 540 | 232 | 200 | 24,0 | 210 | 180 | Cena i termin |
| QC-U-HS-10 | Obrotowo-przechylny | 10–19 | 520 | 395 | 70 | 510 | 498 | 702 | 402/436 | 250 | 40,0 | 250 | 100/140 | Cena i termin |
| QC-U-HS-21 | Obrotowo-przechylny | 18–28 | 545 | 495 | 80 | 580 | 624 | 735 | 644/684 | 270 | 54,0 | 250 | 100/140 | Cena i termin |
→ Przewiń tabelę w bok, aby zobaczyć wszystkie modele.
– = nie podano dla tego rozmiaru
Zgodność, certyfikacja i dokumentacja
- EN ISO 3834-2Certyfikowana jakość spawaniaCSW/1293/2025
- EN 1090-1 EXC1 + EXC2Zakładowa kontrola produkcji1433-CPR-0257
- EN ISO 9606-1 · WPQR EN ISO 15614Uprawnieni spawacze i kwalifikowane technologie
- EN ISO 9712: VT + PT stopień 2Badania nieniszczącetam, gdzie wymaga tego rysunek lub plan kontroli
- EN 10204 3.1Identyfikowalność materiału
- CE: 2006/42/WEOznakowanie CETrwa przejście na rozporządzenie (UE) 2023/1230, które stosuje się od 20 stycznia 2027 r.
Gwarancja
12 miesięcy gwarancji na wady produkcyjne komponentów, które Sieruta wytwarza sama.
Gwarancja nie obejmuje normalnego zużycia, niewłaściwego użytkowania lub przeciążenia ani nieautoryzowanych przeróbek. Warunki gwarancji i zgłoszenie reklamacji
Dlaczego prosto od producenta
- Cięcie, obróbka, spawanie i malowanie w jednym miejscu, w naszym zakładzie w Polsce, w UE
- Od 2008 roku dostarczyliśmy ponad 50 000 sztuk osprzętu
- Zapis dla każdego numeru seryjnego, więc części zamienne pasują do Państwa osprzętu
Zapytaj o ofertę
Podaj swoją maszynę i rodzaj pracy. Inżynier sprawdzi dopasowanie, a odpowiedź wysyłamy zwykle w ciągu 1 dnia roboczego.
